플랜지 DIN 규격, 후렌지 DIN이란?/ PN10,PN16,PN25

DIN이란? 플랜지 DIN 규격은?

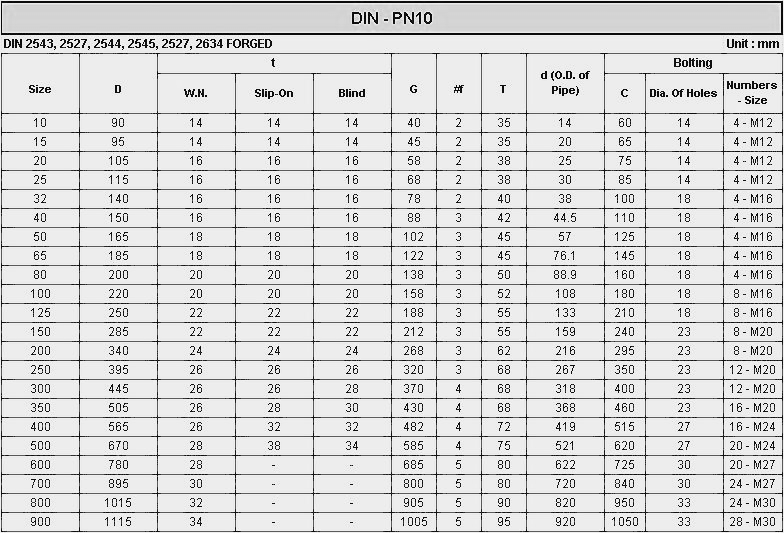

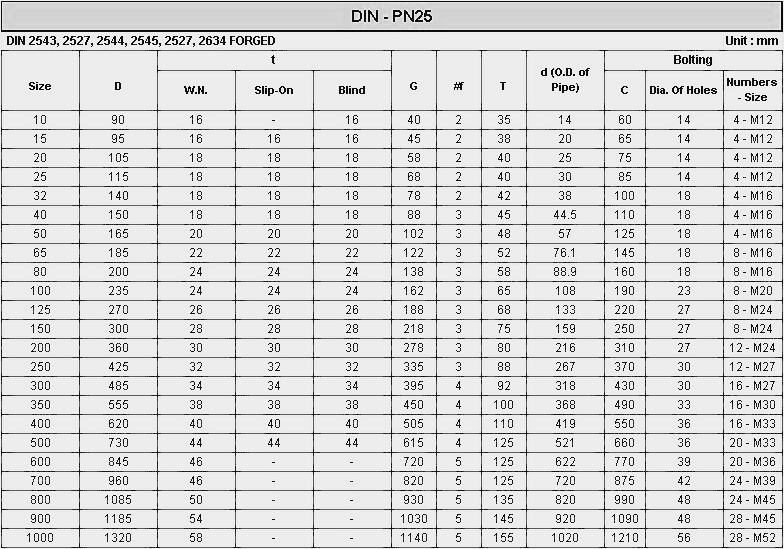

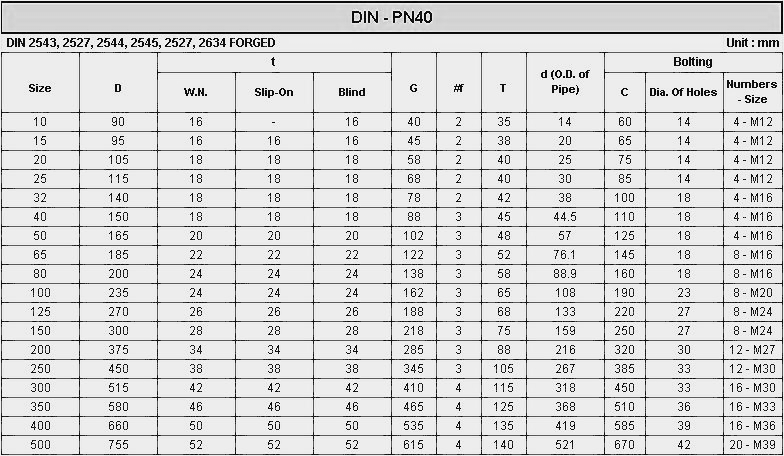

DIN은 독일의 규격화 기구인 독일 규격협회(Deutsches Institut für Normung)에서 제정한 규격을 의미합니다. DIN 플랜지는 다양한 압력 등급(PN)으로 나누어지며, 각 등급은 특정 압력 범위를 나타냅니다. 주로 사용되는 PN 등급에는 PN6, PN10, PN16, PN25, PN40 등이 있습니다.

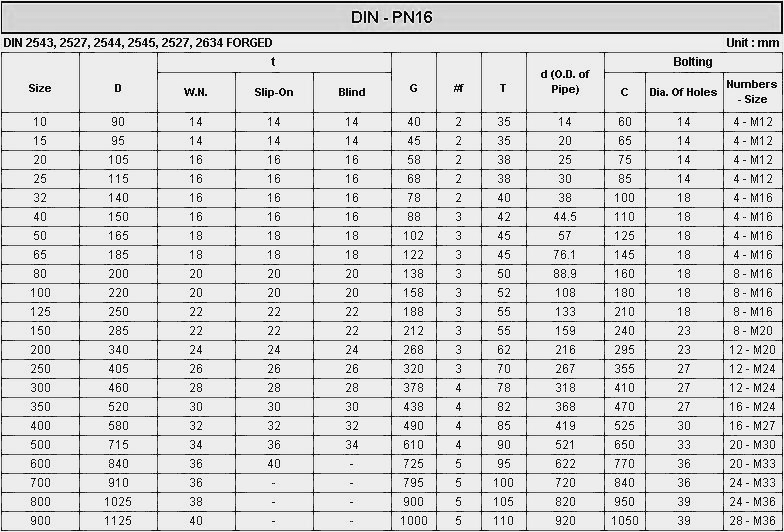

플랜지의 PN 등급은 해당 플랜지가 견딜 수 있는 최대 압력을 나타내며, PN이 높을수록 플랜지가 견딜 수 있는 압력도 높습니다. 예를 들어, PN16 플랜지는 16 bar(약 16 kgf/cm²)의 압력을 견딜 수 있습니다.

따라서 플랜지를 선택할 때는 사용하고자 하는 시스템의 압력에 맞는 PN 등급을 선택해야 합니다. 예를 들어, 시스템의 설계 압력이 PN16 이하일 경우 PN16 플랜지를 선택하면 됩니다. 이러한 DIN 플랜지의 PN 등급을 확인하고 필요한 사이즈에 맞게 선택하면 플랜지의 사용이나 설계에 도움이 됩니다.
