기하공차란? 기하공차의 종류와 기호를 알아보자!

기하공차란? 기하공차가 중요한 이유는?

기하공차는 제품의 형상 오차를 허용 가능한 범위로 설정하는 지표로, 설계와 제조에서 매우 중요한 역할을 합니다. 이는 설계 단계에서 잘못 표기되거나 누락된 경우, 또는 오차가 발생할 경우 부품 간의 조립이 제대로 이루어지지 않거나 기계의 성능, 소음, 특성이 제대로 작동하지 않을 수 있기 때문입니다. 단순한 기계에서는 이러한 문제가 크게 나타나지 않을 수 있지만, 복잡하고 부품이 많은 기계의 경우 호환성과 조립성에 심각한 영향을 미칠 수 있습니다.

기하공차의 올바른 적용은 다양한 이점을 제공합니다. 먼저, 부품 간의 정확한 결합을 보장하여 조립 작업이 원활하게 이루어지며, 설계된 기능을 제대로 수행할 수 있도록 기능을 보장합니다. 또한 기계의 성능을 최적화하고 소음 및 진동을 줄이며, 결과적으로 제품 품질을 향상시키고 불량률을 감소시킵니다. 더불어 재작업이나 재설계의 필요성을 줄여 비용 절감 효과도 얻을 수 있습니다.

따라서 기하공차는 제품의 전체적인 품질과 성능을 유지하고 향상시키는 데 필수적인 요소로, 설계와 제조 공정에서 반드시 신중히 고려해야 합니다.

기하공차의 종류

모양 공차

• 진직도 (Straightness): 직선 부분의 기하학적 직선에서 벗어난 정도를 나타내는 값입니다.
• 평면도 (Flatness): 평면 부분의 기하학적 평면에서 벗어난 정도를 나타내는 값입니다.
• 진원도 (Circularity): 원형 부분의 기하학적 원에서 벗어난 정도를 나타내는 값입니다.
• 원통도 (Cylindricity): 원통 부분의 기하학적 원통 면에서 벗어난 정도를 나타내는 값입니다.
• 선의 윤곽도 (Profile of any line): 기하학적 윤곽에서 선 윤곽이 벗어난 정도를 나타내는 값입니다.
• 면의 윤곽도 (Profile of any surface): 기하학적 윤곽에서 면 윤곽이 벗어난 정도를 나타내는 값입니다.

자세 공차

• 평행도 (Parallelism): 한 직선 또는 평면이 기하학적 평면에서 다른 직선 또는 평면에 대해 벗어난 정도를 나타내는 값입니다.
• 직각도 (Perpendicularity): 한 직선 또는 평면이 기하학적 직선 또는 평면에 대해 직각에서 벗어난 정도를 나타내는 값입니다.
• 경사도 (Angularity): 한 직선 또는 평면이 기하학적 평면에서 다른 직선 또는 평면에 대해 특정 각도에서 벗어난 정도를 나타내는 값입니다.

위치 공차

• 위치도 (Position): 이론적으로 정확한 위치에서 벗어난 정도를 나타내는 값입니다.
• 동축도 또는 동심도 (Coaxiality or Concentricity): 기준 축선에서 벗어난 정도를 나타내는 값입니다.
• 대칭도 (Symmetry): 기준 축선 또는 기준 중심 평면에 대해 대칭이어야 할 부분이 대칭 위치에서 벗어난 정도를 나타내는 값입니다.

흔들림 공차

• 원주 흔들림 (Circular Run-out): 기준 축선을 따라 기계 부품을 회전시킬 때 고정점에서 그 표면이 지정된 방향으로 변위하는 정도를 나타내는 값입니다.
• 총 흔들림 (Total Run-out): 기준 축선을 따라 기계 부품을 회전시킬 때 고정점에서 그 표면이 모든 방향으로 변위하는 정도를 나타내는 값입니다

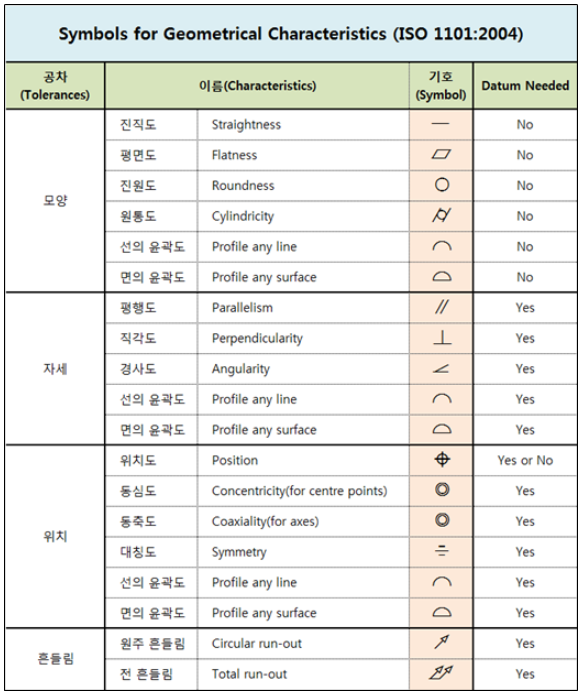

기하공차의 표시와 기호
