오리피스란? Orifice Plate
오리피스는 유량 조절 및 측정에 사용되는 판으로, 구멍이 뚫려 있으며 배관이나 튜브 안에 설치됩니다. 주로 원형으로 제작되며, 배관의 중간에 설치되는데, 배관의 지름이 DDD일 때 오리피스의 지름은 ddd로 D>dD > dD>d의 관계를 가집니다. 오리피스는 가공이 쉬워 다양한 배관 시스템에 맞춰 쉽게 설치할 수 있습니다.
오리피스 원리 및 작동방식

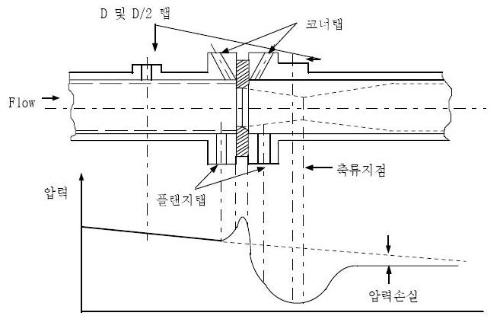

유체가 오리피스를 통과하기 전에는 유속이 낮고 압력이 높습니다. 그러나 오리피스 구멍을 통과한 직후에는 유속이 증가하고 압력은 급격히 감소합니다. 이러한 압력 차이를 오리피스의 앞부분과 뒷부분에서 검출하여 유량을 계산할 수 있습니다. 또한, 압력 차이를 모니터링하여 유량을 조절하는 역할을 하기도 하며, 유체의 흐름을 제한하여 시스템의 효율성을 높이는 데 기여합니다.
오리피스와 벤츄리관의 차이
오리피스는 유량 측정, 유량 조절 및 흐름 제한을 위해 다양한 산업 분야에서 널리 사용됩니다. 벤츄리관과 비교할 때, 오리피스는 급격한 압력 변화에 의존하여 유량을 측정하는 반면, 벤츄리관은 점진적인 압력 변화를 기반으로 합니다. 이로 인해 오리피스는 급격한 변화로 인해 에너지 손실이 크고, 벤츄리관은 상대적으로 부드러운 변화로 에너지 효율이 높은 장치입니다.
오리피스유량계 / 차압식유량계
오리피스 유량계는 유체의 흐름을 측정하기 위해 오리피스를 사용하는 장치로, 일반적으로 원형 형태의 판에 구멍이 뚫려 있습니다. 유체가 오리피스를 통과할 때 유속이 증가하고 압력이 감소하여, 오리피스의 앞부분과 뒷부분의 압력 차이를 측정하여 유량을 계산합니다. 이 유량계의 작동 원리는 베르누이의 정리에 기반하며, 유속과 압력은 서로 반비례 관계에 있습니다. 유량 계산은 압력의 차이를 이용해 이뤄집니다.
오리피스 유량계는 구조가 간단하여 설치와 유지보수가 용이하고, 상대적으로 저렴한 비용으로 유량 측정이 가능합니다. 그러나 유체의 흐름을 제한하여 압력 손실이 발생하고, 높은 유속에서의 측정 정확도가 떨어질 수 있는 단점이 있습니다. 이 유량계는 화학 공정, 물 처리 시설, 석유 및 가스 산업, HVAC 시스템 등 다양한 산업 분야에서 유체의 흐름을 모니터링하고 제어하는 데 널리 사용됩니다. 오리피스 유량계는 유체의 흐름을 측정하고 조절하는 데 효과적인 장치로, 여러 산업에서 중요한 역할을 하고 있습니다.
