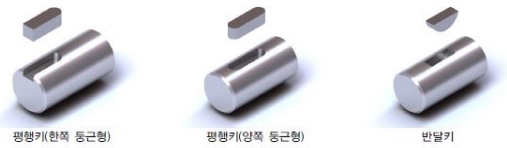

평행키란? 평행키의 용도와 특징
평행키는 상하면이 평행하고 단면이 사각형인 키로, 축과 허브(보스)에 각각 파놓은 키홈에 억지로 끼워 맞춘 후 고정하여 사용합니다. 이 평행키는 클러치, 커플링, 기어 등 회전체를 축에 단단히 고정해 회전하는 힘(토크)을 전달하는 데 주로 쓰이며, 축 방향으로 움직일 수 있도록 설계해 필요에 따라 고정하거나 이동이 가능하게 사용할 수도 있습니다.
평행키는 구조가 단순하고, 제작과 설치가 쉬우며, 표준화된 규격이 많아 다양한 기계에 널리 사용됩니다. 평행키는 축과 회전체가 미끄럼 없이 회전운동을 정확하게 전달해야 할 때 적합하며, 필요에 따라 축 방향 이동이 가능한 결합도 구현할 수 있습니다. 평행키는 주로 억지 끼워맞춤 방식으로 고정하지만, 경우에 따라 고정 나사 등으로 추가 고정해 사용할 수도 있습니다. 즉, 평행키는 축과 회전체를 견고하게 연결해 토크를 전달하고, 필요에 따라 축 방향 이동도 허용하는 기계요소입니다.
평행키의 재질 선택의 중요성에 대해
강한 전단력과 압축력을 견뎌야 하기 때문에 평행키의 재질 선택은 중요합니다. 평행키는 축과 회전체(기어, 풀리 등) 사이에서 회전력을 전달하는 역할을 하며, 이 과정에서 키는 강한 전단력과 압축력을 받습니다. 만약 키의 재질이 약하면 쉽게 마모되거나 파손될 수 있어, 안정적인 동력 전달이 어렵습니다.
평행키는 축보다 높은 강도와 경도를 필요로 합니다. 평행키는 일반적으로 축의 재질보다 강도가 높고 단단한 재질이 사용됩니다. 이는 키가 먼저 파손되어 축이나 보스(허브)에 손상이 가지 않도록 하기 위함이며, 대표적으로 기계구조용 탄소강(SM20C~SM45C), 탄소강 단강품(SF540A) 등이 사용됩니다.
응력 집중 및 피로 파손 방지를 위해서 아무 재질이나 사용해선 안됩니다. 키 홈은 축의 단면적을 감소시키고 응력 집중을 유발하므로, 키 재질이 충분히 강해야 축과의 결합부에서 피로 파손이나 변형을 방지할 수 있습니다.
결국 안정적인 동력 전달과 수명 확보를 위해선 평행키의 적절한 재질을 사용해야 키와 결합부의 마모를 줄이고, 장기간 안정적으로 동력을 전달할 수 있습니다. 평행키의 재질은 기계의 신뢰성과 안전성, 수명에 직접적으로 영향을 미치므로 매우 중요한 요소입니다.

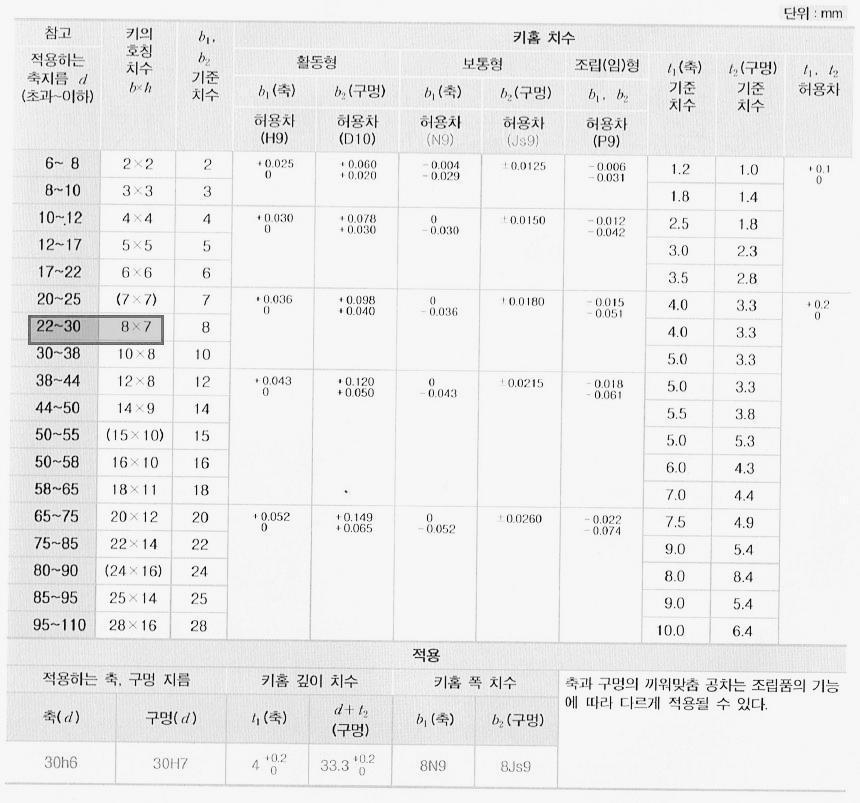

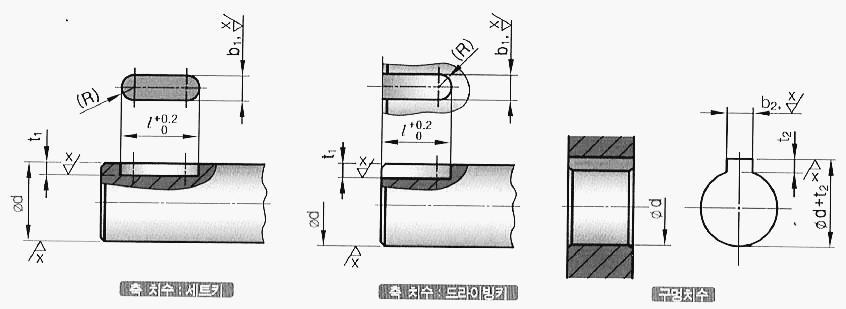

평행키 규격표
