테이퍼핀
테이퍼핀은 한쪽 끝이 점점 가늘어지는 원뿔 형태의 핀으로, 주로 두 부품을 정확하게 고정하거나 키(key) 대신 사용하는 기계 부품입니다. 테이퍼핀은 끝이 갈라진 것과 갈라지지 않은 것으로 나뉘며, 미끄럼 방지와 간단한 분해·조립이 필요한 곳에 널리 사용됩니다. 사용 시 충격에 의해 이완이 발생할 수 있으므로 주의가 필요합니다.
테이퍼핀은 원뿔 형태로 한쪽 끝이 더 가늘며, 일반적으로 1/50의 테이퍼 값을 가집니다. 즉, 길이 50mm당 1mm씩 지름이 커집니다. 또 호칭 지름은 작은 쪽의 지름을 기준으로 합니다. 또한 주로 톱니바퀴, 벨트, 핸들 등의 보스를 축에 고정할 때, 두 부품에 구멍을 뚫고 이 구멍에 테이퍼핀을 끼워 사용합니다. 간단한 분해와 재조립이 필요한 구조물, 정밀한 위치 맞춤이 요구되는 곳에 적합합니다.
테이퍼핀 규격

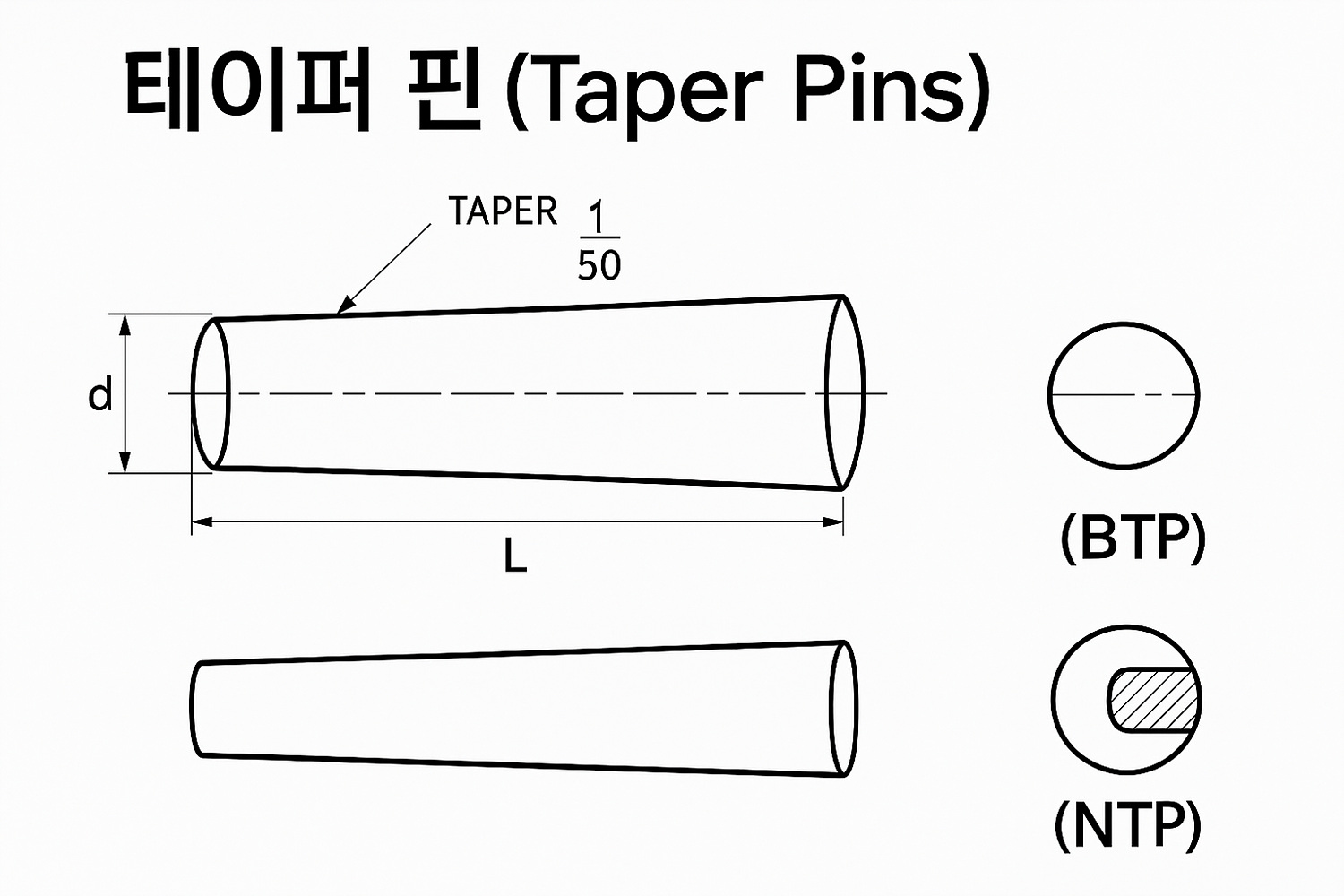

실제 도면에선 길이(L), 작은 쪽 지름(d), 큰 쪽 지름(D), 테이퍼 비율(1:50) 등이 표기
지름 x 길이로 구분
너트테이퍼핀 (NTP=암나사),볼트테이퍼핀 (BTP=수나사)로 구분
BTP : 볼트부분을 뺀 몸통의 길이로 표기
