파이프(PIPE)와 튜브의 차이점은?
파이프(pipe)와 튜브(tube)는 둘 다 원통형의 금속 제품이지만, 그 용도와 설계 기준에 따라 몇 가지 차이점이 있습니다. 큰 차이로는 형상과 치수, 사용 용도와 적용 방법, 제조 공정과 구조적 차이를 갖습니다.
형상과 치수
- 파이프: 파이프는 일반적으로 원형의 단단하고 두꺼운 벽을 가진 구조를 말합니다. 파이프는 보통 내부 직경(Diameter, ID)을 기준으로 하며, 일반적으로 큰 직경을 가질 수 있습니다.
- 튜브: 튜브는 원통형이나 사각형 등 다양한 단면 형태를 가질 수 있습니다. 벽이 비교적 얇고 유연할 수 있습니다. 튜브는 외부 직경(Outside Diameter, OD)을 기준으로 하며, 일반적으로 파이프보다는 작은 직경을 가집니다.
용도와 적용
- 파이프: 파이프는 보통 고압, 고온, 강성이 요구되는 상황에서 사용됩니다. 주로 물, 오일, 가스, 화학물질 등을 운반하는 데 적합합니다. 건축물의 배관이나 산업용 파이프라인에 사용됩니다.
- 튜브: 튜브는 일반적으로 저압, 저온, 상대적으로 유연성이 필요한 상황에서 사용됩니다. 예를 들어, 자동차의 배기시스템, 가정용 가스 배관, 히터의 히트 엑스체인저 등에 많이 사용됩니다.
제조 공정
- 파이프: 파이프는 보통 주조, 주물, 당기기 등의 공정을 통해 제조됩니다. 두꺼운 벽과 강성이 필요한 관계로 보통 강철, 구리, PVC 등의 강한 재료로 제작됩니다.
- 튜브: 튜브는 보통 성형, 충전, 연성, 주물 등의 공정을 통해 제조됩니다. 벽이 상대적으로 얇고, 내부와 외부 직경 차이가 있어 다양한 형태의 튜브를 만들 수 있습니다.
구조적 차이
- 파이프: 보통 단일 조각으로 만들어지며, 일반적으로 두꺼운 벽을 가집니다. 구조적으로 보다 강한 지지나 고압 상황에서의 사용을 고려하여 설계됩니다.
- 튜브: 일반적으로 긴 길이로 제공되며, 유연성이 있어 굴곡이 많거나 복잡한 형태로 배치될 수 있습니다. 벽이 얇기 때문에 튜브는 더 많은 구부러짐을 허용할 수 있습니다.
“Pipe는 내경(I.D.)를 사용하는 관 / Tube는 외경(O.D.)를 사용하는관“

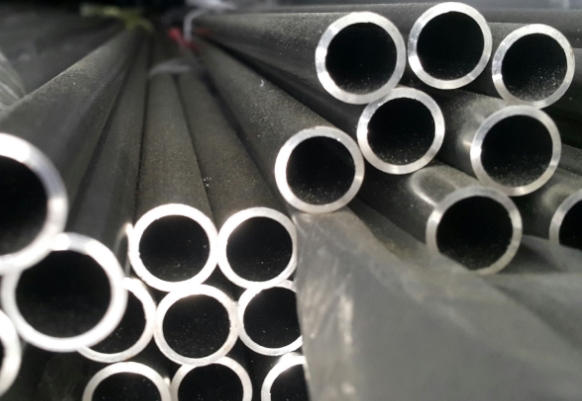

파이프 (PIPE)
파이프의 호칭경은 일정한 단위로 분할되어 있으며, 이는 주로 관의 내경을 의미합니다. 호칭경보다 큰 외경을 가지며, 이 외경은 주로 스케쥴 번호를 통해 관의 벽 두께를 나타내는데 사용됩니다. 각 스케쥴 번호는 특정한 압력이나 사용 조건에 따라 관의 벽 두께를 다르게 하여 설계되며, 이는 파이프가 견딜 수 있는 내부 압력에 따라 적절한 안전성을 확보할 수 있도록 합니다.
파이프의 호칭경을 기준으로 제작된 파이프 피팅(관이음쇠)도 호칭경에 맞는 외경으로 제작됩니다. 이는 국제적으로 표준화되어 다양한 산업 분야에서 사용될 수 있도록 설계되고 있습니다. 이러한 표준화는 다른 제조자나 설계자들 간에 일관성 있게 파이프와 파이프 피팅을 사용하도록 도와주며, 안전성과 신뢰성을 높이는 데 기여합니다.

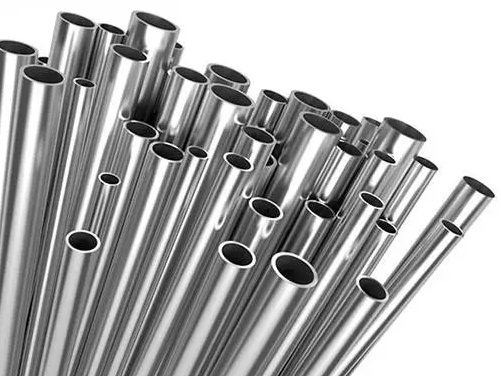

튜브 (TUBE)
튜브는 비철금속이나 비금속으로 제작된 파이프와 유사하지만, 경제성과 가격 때문에 관벽의 두께가 더 얇을 필요가 있는 경우에 주로 사용됩니다. 튜브는 호칭경 없이 외경으로만 관경을 표시하며, 관벽의 두께는 파이프와는 달리 스케줄 번호 없이 실제 관벽 두께로 명시됩니다.
예를 들어, 외경이 4인치(101.6mm)이고 관벽 두께가 2.3mm일 경우, 이는 외경 4″ * 2.3t로 표기하며, 때로는 BWG(Birmingham Wire Gauge)로도 표시될 수 있습니다. 이는 튜브가 파이프보다 더 세밀한 내부 배관용으로 사용되는 이유 중 하나입니다. 열교환기, 계측기기 배관, 압축기, 보일러, 냉각기 등의 작은 내부 배관 용도에서 중요하게 활용됩니다.
