버니어캘리퍼스=노기스
버니어캘리퍼스는 한국 공사 현장에서 ‘노기스’라는 별칭으로 널리 불립니다. 이렇게 버니어를 노기스로 부르게 된 이유는 일본어에서 유래했기 때문입니다. ‘노기스(ノギス, nogisu)’는 일본에서 버니어캘리퍼스를 부르는 명칭입니다. 한국에서는 일제강점기와 산업화 초기 일본식 공업용어가 많이 도입되었기 때문에 버니어캘리퍼스를 ‘노기스’라고 부르는 관습이 남아 지금까지도 현장에서 혼용되고 있습니다.
버니어캘리퍼스 사용시 오차의 요인
- 사용 전에는 반드시 버니어를 깨끗이 닦아야 정확한 측정이 가능합니다.
- 충격에 약하므로 떨어뜨리지 않도록 주의하며, 취급에 신경 써야 합니다.
- 측정 전에 영점(제로점) 세팅을 정확히 맞춘 후 측정을 시작해야 합니다.
- 측정값을 읽을 때는 시차가 발생하지 않도록 눈금면과 눈을 수직으로 맞추어 읽어야 합니다.

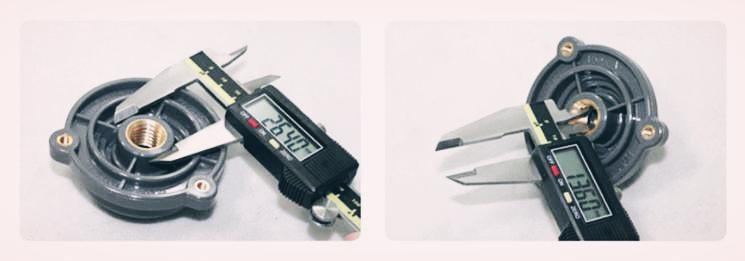

- 외경 측정 시에는 최소값, 내경 측정 시에는 최대값을 측정값으로 사용해야 합니다.
버니어캘리퍼스가 충격을 받거나 떨어지면 조가 휘거나 변형되어 정밀도가 저하될 수 있습니다. 또 슬라이더의 움직임이 부드럽지 않거나, 영점이 어긋나 오차가 발생할 수 있습니다. 이로 인해 측정값에 신뢰성이 떨어지며, 미세한 단위의 정밀 측정이 어려워집니다. 따라서 사용 전에는 항상 0점과 조의 상태를 점검하는 것이 중요합니다.

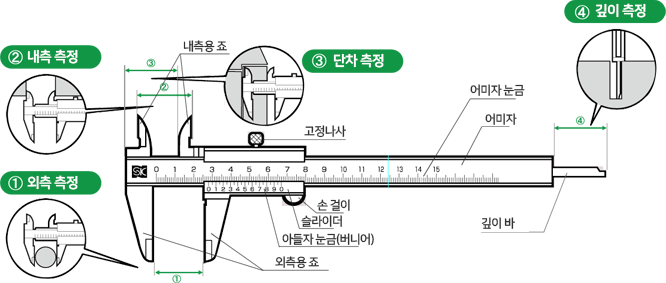

버니어 눈금 읽는 방법
어미자(주척) 눈금 읽기
측정 대상을 조에 맞춘 후, 슬라이더(아들자)의 0 눈금이 위치한 어미자(주척) 눈금을 읽습니다. 이 값이 기본 측정값(정수 mm)입니다.
버니어(아들자, 부척) 눈금 읽기
어미자 눈금과 정확히 일치하는 버니어(아들자) 눈금을 찾습니다. 일치하는 눈금의 번호에 버니어 눈금 간격(예: 0.05mm, 0.02mm 등)을 곱해 소수점 이하 값을 구합니다.
최종 측정값 계산
어미자에서 읽은 값과 버니어 눈금에서 구한 소수점 이하 값을 더해 최종 측정값을 얻습니다.
예시: 어미자 눈금이 12mm, 버니어에서 3번째 눈금(0.15mm)이 일치하면, 측정값은 12.15mm가 됩니다.
정확한 측정 팁

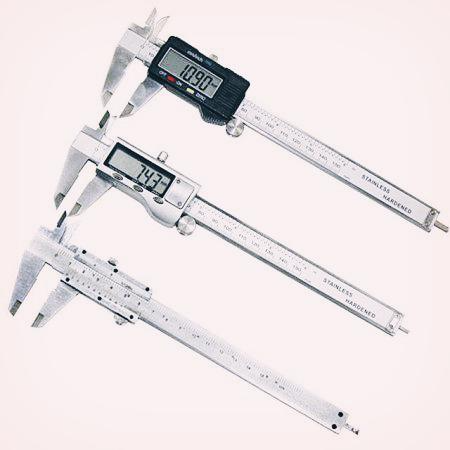

눈금은 반드시 눈과 눈금이 수직이 되도록 정면에서 읽어야 하며, 디지털 버니어는 화면에 표시된 값을 바로 확인하면 됩니다.
