샤클이란? 새클이란?
샤클(Shackle)은 주로 크레인의 고리걸이 장비에서 로프와 로프를 연결하거나, 로프와 슬링벨트, 아이볼트 등을 연결하는 데 사용되는 U자 모양의 쇠고랑을 말합니다. 샤클은 공장이나 산업현장에서 물건을 옮길 때 꼭 사용해야 하는 연결장비입니다.

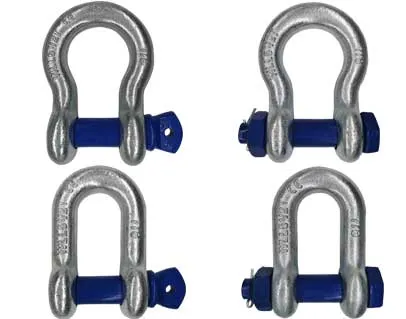

샤클의 종류와 용도
샤클은 연결 기능이 제일 중요합니다. 주로 와이어 로프, 체인, 슬링 등의 양 끝을 연결해 하중을 지지하거나 물건을 이동시키는 역할을 수행합니다.
▶ BC 타입 (Bow Shackle with Collar Pin)은 손으로 조이고 풀 수 있는 타입으로, 간단한 연결 작업에 편리합니다. 핀에 칼라(collar)가 있어 분실 위험이 적습니다.
▶ SC 타입 (Screw Pin Shackle)은 BC 타입과 유사하지만, 핀에 나사산이 있어 좀 더 견고한 체결이 가능합니다. 풀림 방지 기능이 BC 타입보다 우수합니다.
▶ BB 타입 (Bow Shackle with Bolt, Nut, and Cotter Pin)은 샤클 핀에 볼트와 너트가 결합되고, 너트가 풀리지 않도록 분할핀(코터핀)으로 고정하는 타입입니다. 진동이 심하거나 안전이 중요한 환경에서 사용됩니다.
▶ SB 타입 (Straight Shackle with Bolt, Nut, and Cotter Pin)은 BB 타입과 동일한 잠금 방식이지만, U자 모양이 직선 형태입니다. 좁은 공간이나 특정 방향으로 하중을 받을 때 유리합니다.

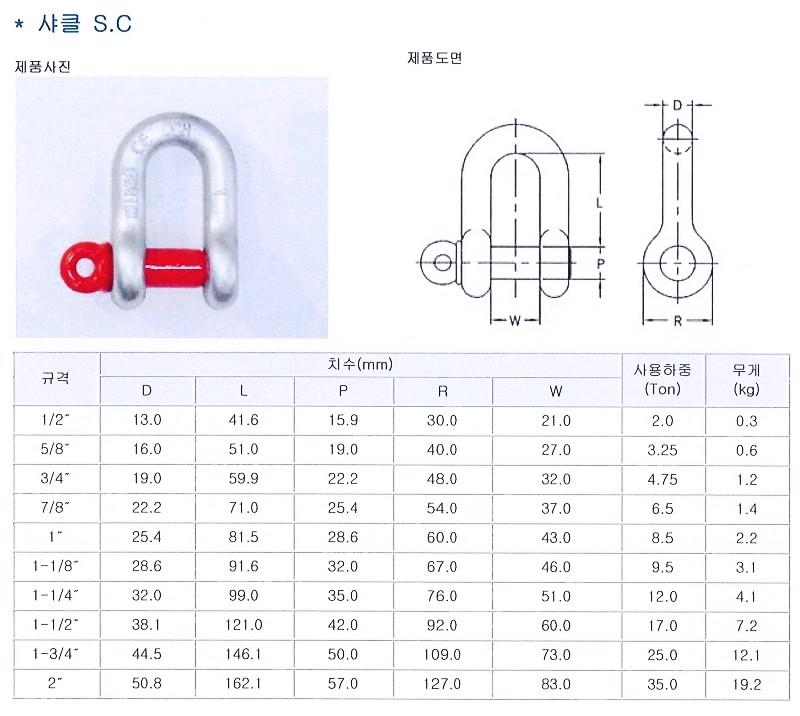

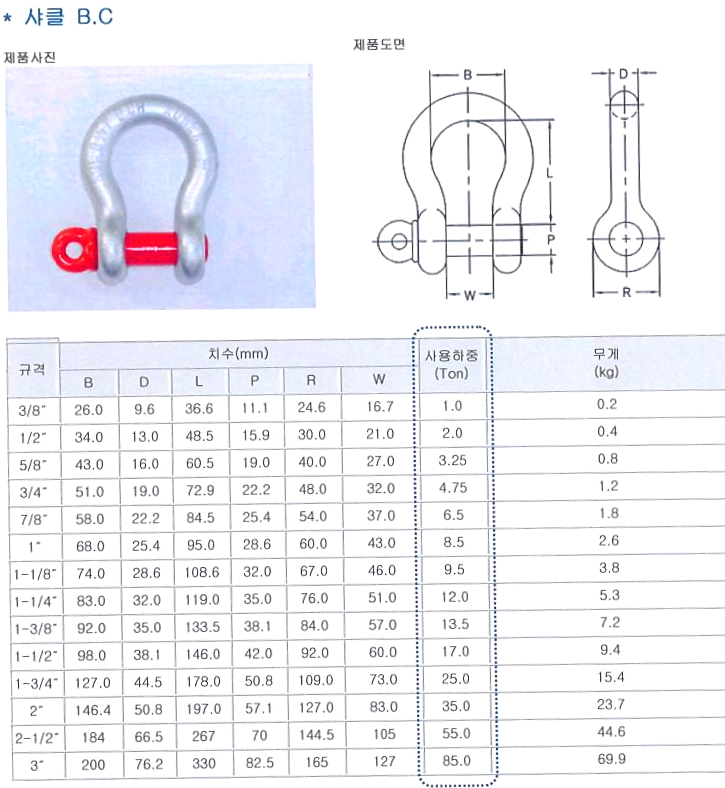

샤클BC / 샤클SC 규격표

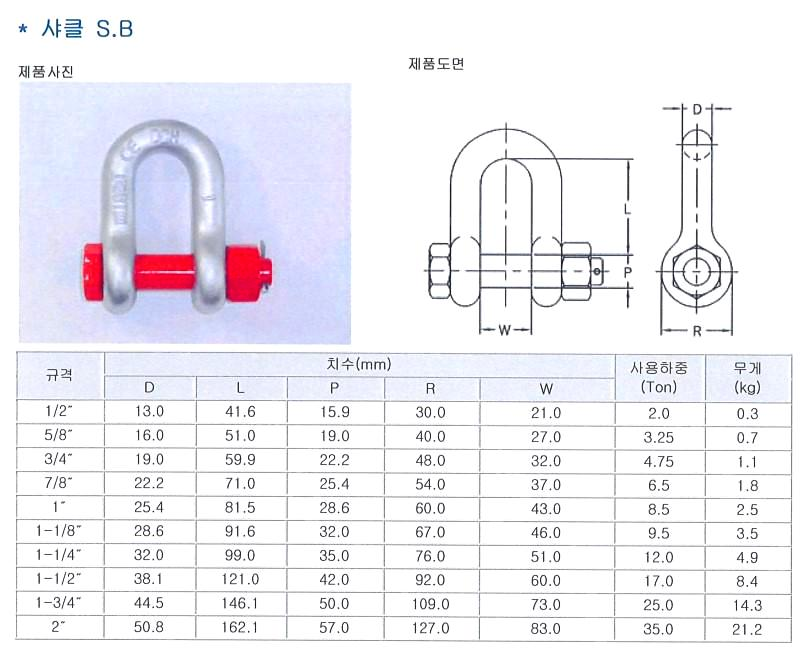

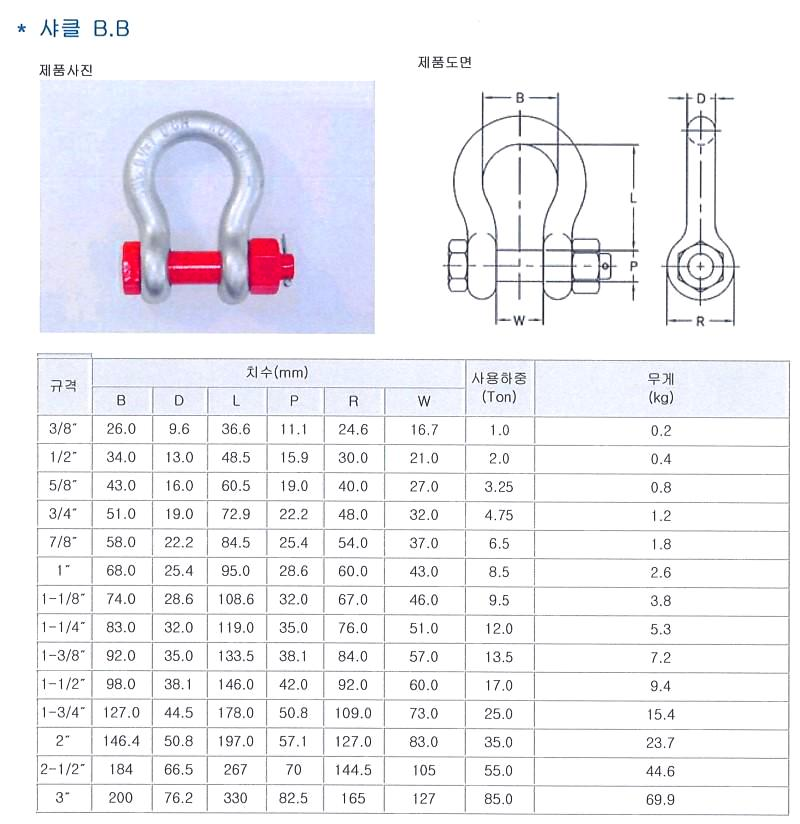

샤클BB / 샤클SB 규격표
샤클의 사용시 주의사항
▶ 샤클을 사용할 땐 꼭 정격 하중 확인이 필요합니다. 샤클 본체에 표시된 WLL (Working Load Limit, 안전 작업 하중) 또는 정격 하중을 반드시 확인하고, 절대 초과하여 사용해서는 안 됩니다. 허용 하중을 초과하면 샤클이 파손되어 심각한 사고를 유발할 수 있습니다.
▶ 샤클은 적당한 사이즈를 연결해 사용합니다. 연결하려는 로프나 다른 부품의 크기에 맞는 적절한 사이즈의 샤클을 선택해야 합니다.
▶ 샤클의 핀 체결은 꼭 필수입니다. 샤클 BC, SC 타입은 핀이 완전히 체결되었는지 확인해야 합니다. 샤클 BB, SB 타입은 볼트와 너트가 단단히 조여졌는지, 그리고 분할핀이 정확하게 삽입되어 너트 풀림을 방지하고 있는지 확인해야 합니다.
▶ 샤클의 변형 및 손상이 있다면 사용하지 않습니다. 사용 전 샤클에 휘어짐, 균열, 마모 등의 손상이 없는지 꼼꼼히 점검해야 합니다. 손상된 샤클은 사용해서는 안 됩니다.
▶ 샤클의 올바른 체결 방향을 확인합니다. 하중이 샤클의 보우(U자형 곡선 부분)에 균등하게 가해지도록 올바르게 체결해야 합니다. 핀에 직접적인 하중이 가해지지 않도록 주의해야 합니다.
