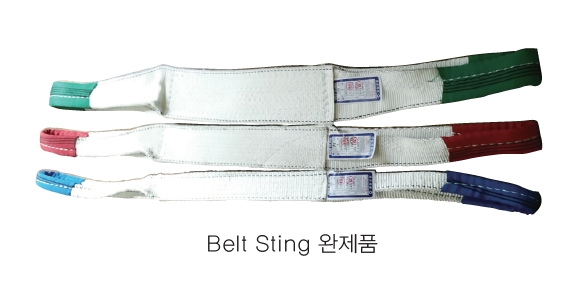

슬링벨트 & 벨트슬링
슬링벨트는 크레인이나 기타 권상 장비의 훅에 화물을 안전하게 걸어 올리고 이동시키기 위해 제작된 특수 벨트입니다. 주로 조선소, 하역 현장, 각종 제조 공장 등에서 무거운 물건을 옮기는 작업에 필수적으로 사용되며, 특히 강관이나 스테인리스 강과 같이 표면이 미끄럽거나 제품 손상이 우려되는 화물을 취급할 때 그 유용성이 더욱 돋보입니다. 와이어로프나 체인과 비교했을 때 무게가 훨씬 가볍고 사용 및 보관이 편리하다는 큰 장점을 가지고 있습니다.
하지만 슬링벨트는 와이어로프나 체인에 비해 상대적으로 강도가 낮기 때문에 취급 시 각별한 주의가 요구됩니다. 특히 외부 충격이나 마찰 등으로 인해 손상이 발생하면 눈에 띄게 실밥이 풀리면서 갑작스럽게 끊어질 위험이 있어, 작업 전후 꼼꼼한 점검이 필수적입니다. 안전한 작업 환경을 위해서는 슬링벨트의 올바른 사용법을 숙지하고, 손상된 벨트는 즉시 교체하는 것이 중요합니다.

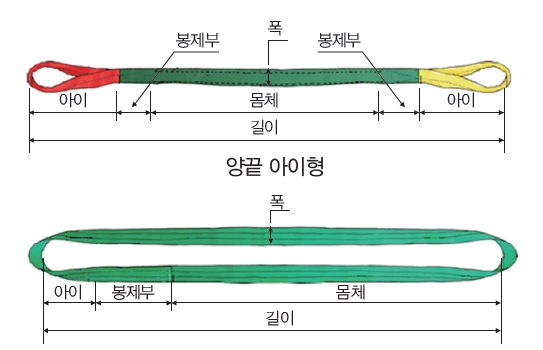

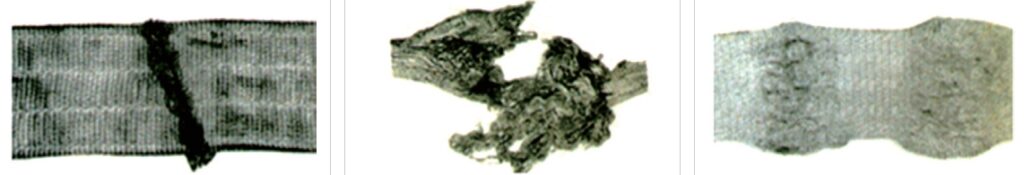

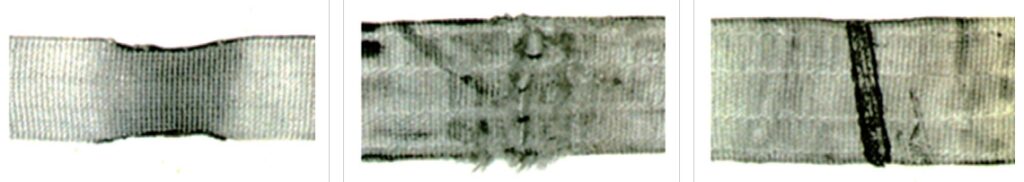

벨트슬링 손상에 따른 폐기기준
슬링벨트의 아이 부분의 경우, 재봉선이 마모되어 내부의 흰 부분이 노출되거나 종방향 심이 손상되었을 때, 눈에 띄는 절단, 파손, 찢어짐이 발생했을 때, 또는 재봉실이 끊어졌다면 즉시 폐기해야 합니다.
슬링벨트의 봉제부는 절단이나 마찰에 의해 손상되거나, 여러 군데의 봉제실이 끊어지고 봉제된 부분이 조금이라도 뜯겨져 나갔다면 사용을 중단해야 합니다.
마지막으로 몸체부는 슬링 표면에 폭 방향 전체로 원단 손상이 발생하여 종방향 실까지 손상된 경우, 섬유 마모가 심해 로프의 섬유 조직이 보이지 않을 정도로 끝이 일어나거나, 두께 방향으로 1/3에 상당하는 손상이 발생한 경우, 그리고 폭 방향으로 마모가 확인되는 경우 폐기해야 합니다.

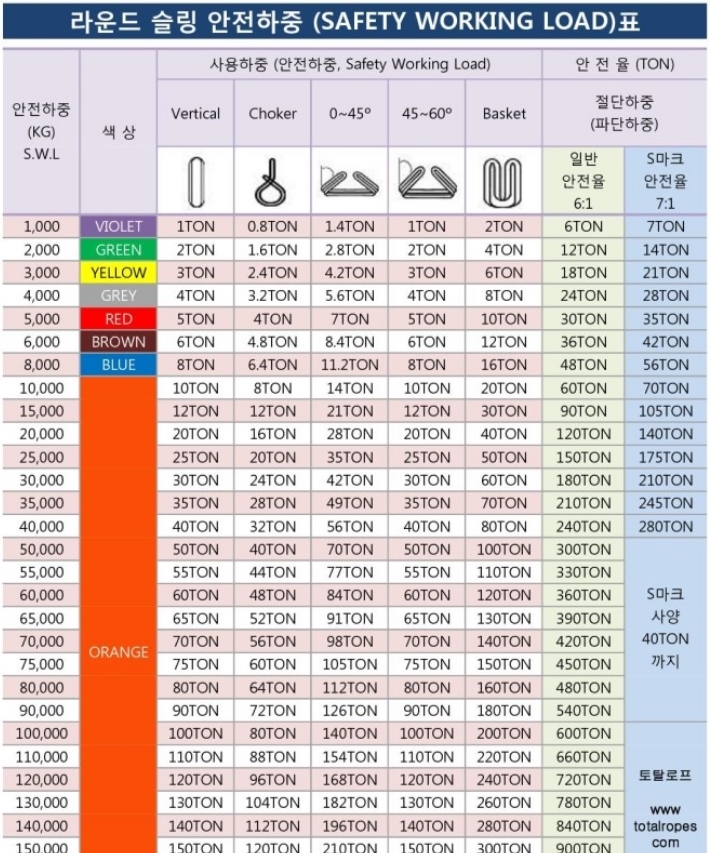

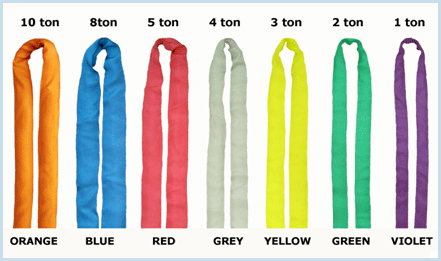

벨트슬링 색상 별 안전하중 및 규격표
매다는 방식에 따른 하중 변화 (모드 계수 적용)
화물을 슬링벨트로 매다는 방식은 크게 직접 걸기(수직 걸기), 초크 걸기, 바구니 걸기 등으로 나눌 수 있으며, 각 방식에 따라 슬링벨트에 걸리는 하중이 달라집니다. 이를 반영하기 위해 모드 계수(M)라는 값을 기본 사용 하중에 곱하여 실제 사용 가능한 하중을 계산합니다.
직접 걸기는 슬링벨트를 단순히 화물에 걸어 크레인 훅에 연결하는 가장 기본적인 방식입니다. 이 경우 모드 계수는 일반적으로 1로 적용되어, 슬링벨트 본래의 사용 하중을 그대로 사용할 수 있습니다.
초크 걸기는 슬링벨트를 화물 주위에 감아 한쪽 끝을 다른 쪽 끝의 고리(아이)에 통과시켜 조이는 방식입니다. 이 방식은 슬링벨트에 굽힘 응력을 발생시키므로 모드 계수는 일반적으로 0.8 정도로 낮아져, 사용 하중이 감소합니다. 미끄럼 방지에 효과적이지만, 벨트 손상 위험이 있어 주의해야 합니다.
바구니 걸기는 슬링벨트를 화물 아래로 통과시켜 양쪽 끝을 크레인 훅에 연결하는 방식입니다. 이 방식은 하중을 두 가닥의 벨트로 분산시키는 효과가 있어 모드 계수는 일반적으로 2로 적용되어, 이론적으로는 사용 하중이 증가합니다. 하지만 실제로는 화물의 안정성 및 무게 중심 등을 고려해야 합니다.
벨트 가닥 수에 따른 하중 변화
하나의 화물을 들어 올릴 때 여러 가닥의 슬링벨트를 사용하는 경우가 많습니다. 이때, 사용되는 벨트 가닥 수가 늘어날수록 하중이 분산되어 전체적으로 더 무거운 화물을 안전하게 들어 올릴 수 있습니다. 예를 들어, 동일한 규격의 슬링벨트 두 가닥을 사용하여 화물을 들어 올리면, 이론적으로는 한 가닥을 사용할 때보다 약 두 배의 하중을 지탱할 수 있습니다. 하지만 실제로는 각 벨트에 걸리는 하중이 정확히 균등하게 분배되지 않을 수 있으므로, 매달기 각도를 고려한 안전율을 적용해야 합니다.
매달기 각도에 따른 하중 변화
슬링벨트를 사용하여 화물을 들어 올릴 때, 벨트와 수직 방향 사이의 각도(매달기 각도)는 슬링벨트에 걸리는 장력에 큰 영향을 미칩니다. 각도가 증가할수록 각 벨트에 걸리는 장력은 증가하게 되어, 동일한 하중이라도 더 큰 힘을 받게 됩니다.
각도가 0° (수직) 일 때는 벨트에 걸리는 장력이 최소화되어 슬링벨트의 최대 하중을 효율적으로 사용할 수 있습니다. 하지만 각도가 증가 (예: 30°, 45°, 60°) 할 때는 동일한 무게의 화물을 들어 올리더라도 각 벨트에 걸리는 장력은 sin(각도) 값에 반비례하여 증가합니다. 예를 들어, 60°의 각도로 두 가닥의 벨트를 사용하여 화물을 들어 올릴 경우, 각 벨트는 화물 무게의 약 1.15배에 해당하는 힘을 받게 됩니다.
