소일네일링이란?

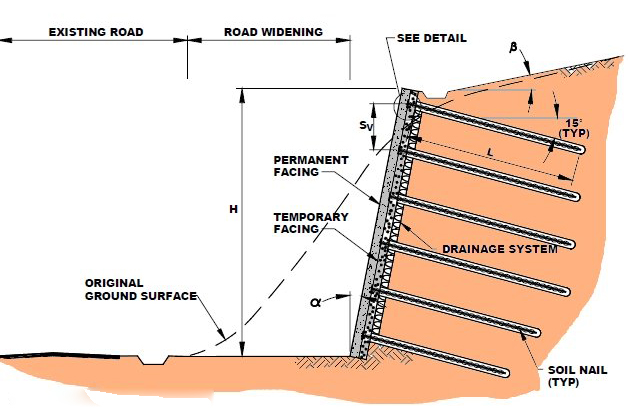

소일네일링(Soil Nailing)은 불안정한 지반이나 굴착면, 사면 등을 보강하여 안정성을 확보하는 흙 보강 공법 중 하나입니다. 지반 속에 일정한 간격으로 강봉(네일)을 삽입하고, 이를 그라우팅하여 주변 흙과 일체화시킴으로써 흙의 전단 강도를 증가시키는 원리를 이용합니다. 일반적으로 네일 머리 부분은 숏크리트 등의 전면판과 연결되어 흙 전체가 하나의 안정적인 구조물처럼 거동하도록 만드는게 목적입니다.
쏘일네일링 시공방법
굴착 : 보강이 필요한 사면이나 굴착면을 단계별로 굴착합니다.
천공 : 설계된 위치와 각도, 간격에 따라 지반에 천공 작업을 수행합니다. 천공 깊이는 지반 조건과 설계에 따라 결정됩니다.
네일 삽입 : 천공된 구멍에 강봉(네일)을 삽입합니다. 네일은 일반적으로 철근을 사용하며, 부식 방지를 위해 표면 처리를 하기도 합니다.
그라우팅 : 네일이 삽입된 구멍에 시멘트 페이스트 등의 그라우트재를 주입하여 네일과 주변 흙을 단단하게 접착시킵니다. 그라우팅은 네일의 인발 저항력을 확보하는 중요한 과정입니다.

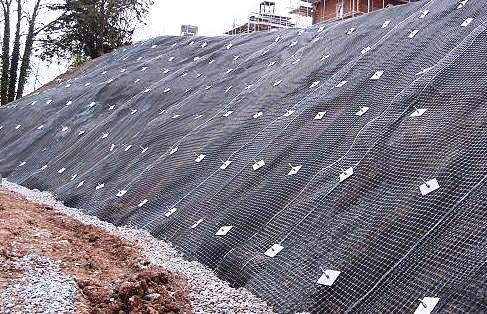

전면판 설치 : 숏크리트, 프리캐스트 콘크리트 패널, 강판 등의 전면판을 설치합니다. 숏크리트를 사용하는 경우, 와이어 메쉬를 설치하고 그 위에 숏크리트를 분사하여 시공합니다.
네일 헤드 연결 : 삽입된 네일의 머리 부분에 지압판(Bearing Plate)과 너트 등을 사용하여 설치된 전면판과 연결합니다. 이를 통해 네일의 인장력을 전면판에 전달하여 흙 전체를 지지하는 효과를 얻습니다.
배수 처리 (필요시) : 지반 내 지하수위가 높거나 배수가 필요한 경우, 맹암거, 배수공 등 배수 시설을 설치하여 지반의 안정성을 더욱 높입니다.
쏘일네일링 시공의 목적과 특징
소일네일링은 사면 안정 분야에서 탁월한 성능을 발휘하는데, 자연적으로 불안정한 사면은 물론 인위적인 절토로 인해 발생한 사면의 붕괴 위험을 효과적으로 방지하고 장기적인 안정성을 확보하는 데 기여합니다. 이는 강우, 침식, 지진 등의 외부 요인으로 인한 사면 파괴를 예방하는 중요한 역할을 수행합니다. 또한, 굴착 보강에 있어서도 소일네일링은 필수적인 기술로 자리매김하고 있습니다.
지하 굴착 시 주변 지반의 무너짐을 방지하고 굴착면을 안정적으로 유지함으로써 작업의 안전성을 높이고, 특히 도심지와 같이 공간이 제한적인 환경에서 효율적인 굴착 작업을 가능하게 합니다. 더불어, 터널 입구부 안정에도 중요한 역할을 합니다. 터널 입구부는 지반 조건이 취약하여 붕괴 위험이 높기 때문에, 소일네일링을 통해 주변 지반을 견고하게 보강함으로써 시공 중은 물론 완공 후에도 안전하고 안정적인 터널 구조를 확보할 수 있습니다.
교량 받침 보강 역시 소일네일링의 중요한 용도 중 하나입니다. 교량 하부 지반의 지지력이 부족하거나 불안정한 경우, 소일네일링을 통해 지반의 지지력을 강화하고 침하를 방지하여 교량 구조물의 안전성과 내구성을 향상시키는 데 기여합니다. 마지막으로, 기존 옹벽 보수 및 보강에도 효과적으로 활용됩니다. 노후화되거나 균열, 변형 등으로 불안정해진 기존 옹벽에 소일네일링 공법을 적용하여 옹벽의 기능을 회복시키고 수명을 연장시키는 경제적인 보수 및 보강 방법으로 각광받고 있습니다.
소일네일링은 다양한 지반과 복잡한 지형에 적용 가능한 유연한 공법으로, 기존 옹벽 공법 대비 경제적이고 시공성이 우수하며 환경 친화적인 특징을 갖습니다. 특히 지진에 강하며 시공 후 빠른 효과를 볼 수 있다는 장점이 있습니다. 다만, 설계 및 시공에 전문 기술이 필요하며, 매우 연약한 지반에서는 효과가 제한될 수 있습니다.
