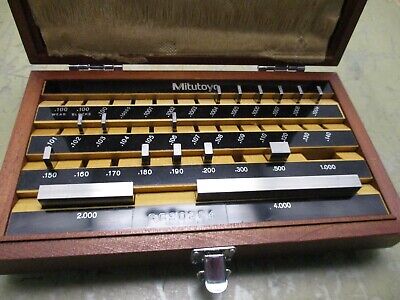

블록게이지란?
블록게이지는 다른 게이지 치수의 표준이 되는 기본 게이지를 의미합니다. 이는 여러 가지 치수의 정밀하게 가공된 게이지 블록 몇 개를 서로 밀착시켜 길이를 측정하는 방식으로 사용되며, 측정값은 밀착된 각 게이지 블록의 치수를 합하여 계산합니다. 블록게이지를 사용하는 방법은 먼저 측정하고자 하는 길이에 필요한 치수의 게이지 블록들을 선택한 후, 각 블록의 면을 깨끗하게 닦고 비틀어 밀착시키는 과정을 거칩니다.
이때, 원하는 치수를 만들기 위해 가능한 한 적은 수의 게이지 블록을 조합하는 것이 중요합니다. 블록게이지는 그 높은 정밀도 덕분에 각종 정밀 측정 작업, 예를 들어 다른 측정기의 정확도를 검증하거나 기계 부품의 치수를 정밀하게 측정하고, 공작 기계의 설정을 조정하는 등 다양한 용도 사용됩니다.
블록게이지로 측정하는 방법

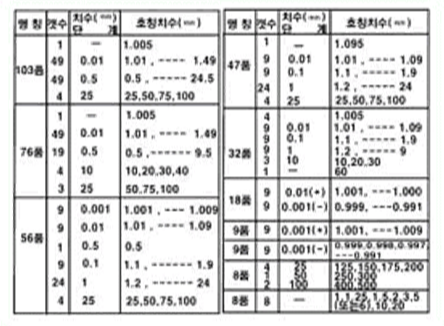

필요한 치수 조합 : 측정하고자 하는 목표 치수를 만들기 위해 필요한 블록게이지들을 선택합니다. 이때, 가능한 한 적은 수의 블록을 사용하여 목표 치수를 조합하는 것이 좋습니다. 예를 들어 10.55mm를 측정하려면 10mm, 0.5mm, 0.05mm 블록을 선택할 수 있습니다.
블록 표면 청결 유지 : 선택한 블록게이지의 접촉면(래핑면)을 깨끗한 천이나 전용 클리너를 사용하여 먼지, 기름, 지문 등의 이물질을 완전히 제거합니다. 표면이 깨끗해야 블록들이 정확하게 밀착될 수 있습니다.

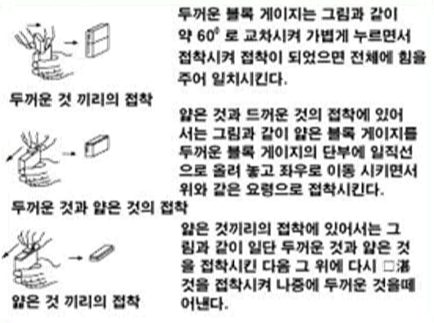

블록 밀착 (Wringing) : 두 개의 블록을 밀착시킬 때는 한쪽 블록의 래핑면 위에 다른 블록을 약간 비스듬하게 올려놓고, 가볍게 누르면서 돌려 밀착시킵니다. 이 과정을 통해 블록 사이의 공기가 빠져나가고 분자 간의 인력으로 인해 단단하게 결합됩니다. 여러 개의 블록을 조립할 때는 이 과정을 반복합니다.
측정 작업 : 밀착된 블록게이지를 사용하여 측정 작업을 수행합니다. 이때, 외부의 힘이나 충격이 가해지지 않도록 주의해야 합니다.

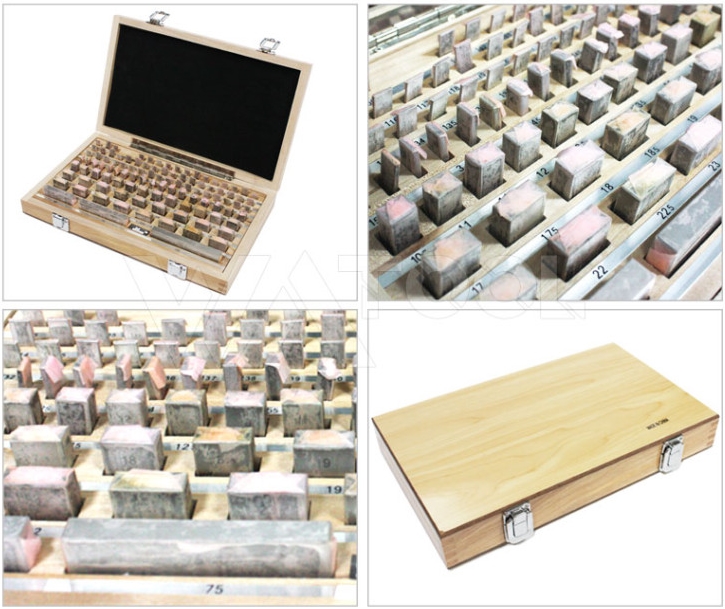

분리 및 보관 : 사용 후에는 밀착된 블록들을 비틀면서 부드럽게 분리합니다. 억지로 떼어내면 블록 표면이 손상될 수 있습니다. 분리된 블록들은 깨끗하게 닦아 습기와 부식을 방지하기 위해 전용 보관함에 넣어 보관합니다.
블록게이지 사용 용도
측정기 교정 : 마이크로미터, 캘리퍼스, 다이얼 게이지 등 다른 측정기의 정확도를 검증하고 교정하는 데 사용됩니다. 블록게이지의 정확한 치수를 기준으로 측정기의 눈금을 조정할 수 있습니다.
공작 기계 설정 : 밀링 머신, 선반, 연삭기 등의 공작 기계에서 절삭 공구의 위치나 작업물의 기준면을 정밀하게 설정하는 데 사용됩니다. 이를 통해 가공되는 부품의 정확도를 높일 수 있습니다.
제조 부품 검사 : 생산된 부품의 치수가 설계 도면의 허용 오차 범위 내에 있는지 정밀하게 검사하는 데 사용됩니다. 특히 정밀도가 요구되는 부품의 품질 관리에 필수적입니다.
지그 및 고정구 제작 : 정밀한 치수를 요구하는 지그(Jig)나 고정구(Fixture)를 제작할 때 기준이 되는 마스터로 사용됩니다.
연구 및 개발 : 과학 기술 분야의 연구 개발 과정에서 정밀한 길이 측정이 필요한 실험이나 장비 제작에 활용됩니다.
품질 관리 표준 : 제조 산업 전반에서 길이 측정의 표준으로 활용되어 제품의 품질을 일관성 있게 유지하는 데 기여합니다.
