분도기란? 만능분도기로 각도를 측정하는 방법은?

분도기란?

분도기는 간편하게 각도를 측정하거나 그리는 데 사용되는 기본적인 제도용 도구로, 제도, 건축, 기계 공학 등 다양한 분야에서 활용됩니다. 보통 반원형, 원형의 얇은 판에 180°, 360° 의 눈금이 표시돼 있는 것이 특징입니다. 분도기에는 반원형, 원형, 버니어, 디지털 등 다양한 종류가 있습니다.

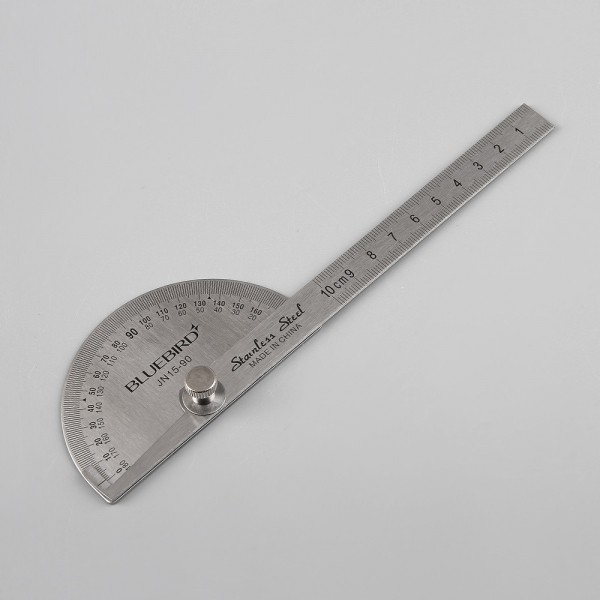

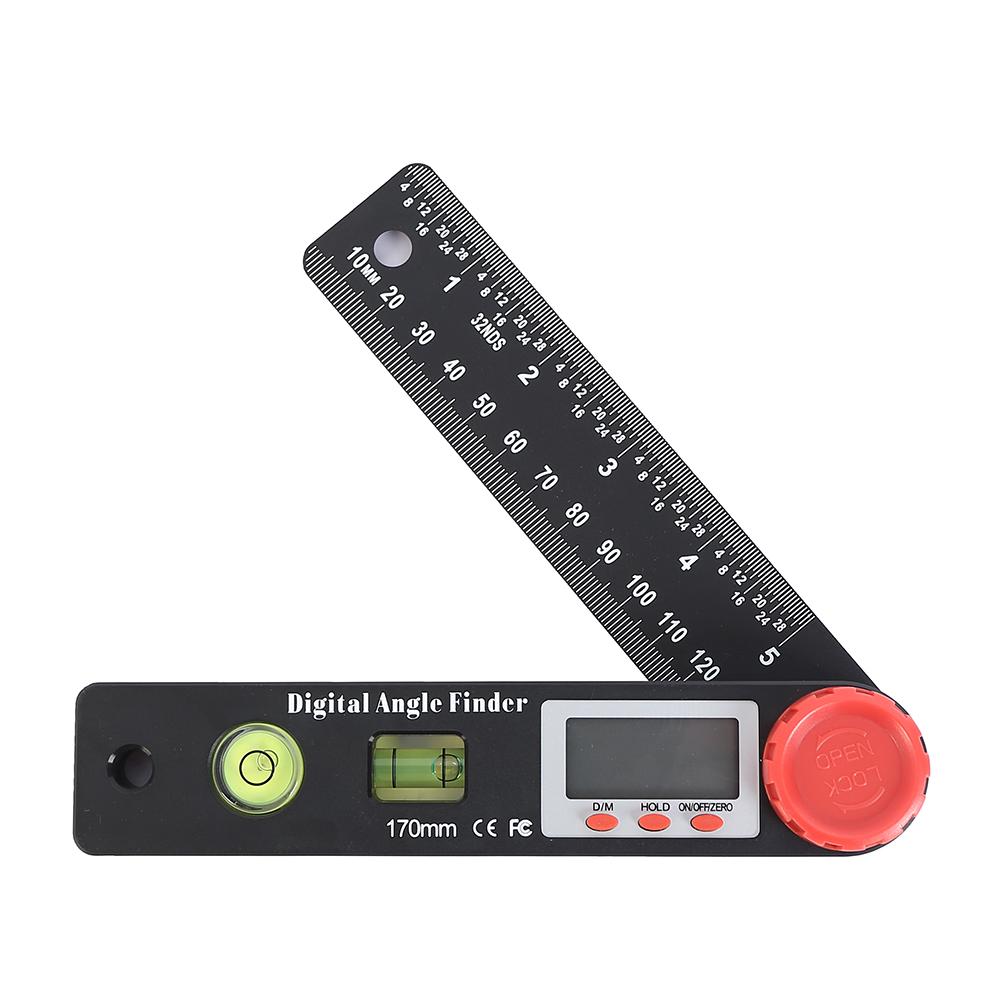

가장 일반적인 형태인 반원형 분도기는 휴대와 사용이 간편하여 교육용이나 일반적인 작업에 널리 사용되고, 원형 분도기는 360도까지 넓은 범위의 각도를 측정할 수 있어 정밀한 작업에 적합합니다. 버니어 분도기는 버니어라는 정밀 측정 장치를 장착하여 높은 정확도를 요구하는 작업에 사용되며, 디지털 분도기는 디지털 방식으로 각도를 표시하여 쉽고 정확한 판독이 가능합니다.

만능 분도기란?

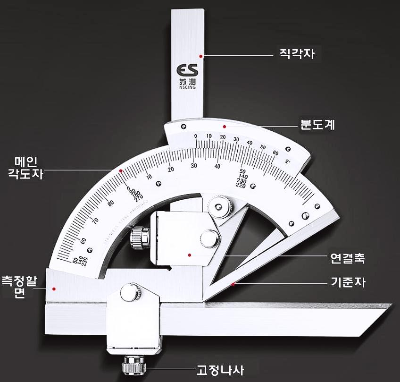

만능 분도기는 기본 분도기에 버니어를 장착하여 측정 정확도를 높였으며, 버니어를 통해 각도를 더욱 세밀하게 측정할 수 있습니다. 만능 분도기의 최소 눈금은 어미자 눈금판의 분할 방식에 따라 달라지는데, 23°를 12등분한 버니어를 사용하는 경우 5분(5′) 단위까지, 19°를 20등분한 버니어를 사용하는 경우 3분(3′) 단위까지 측정이 가능합니다.

만능 분도기는 세밀한 눈금은 작은 각도 변화도 정확하게 측정할 수 있도록 도와주며, 정밀 기계 부품 측정, 기계 설정, 공구 각도 측정 등 높은 정확도를 요구하는 다양한 작업에 사용됩니다. 만능 분도기는 정밀 측정 기기이므로 사용 시 충격이나 과도한 힘을 가하지 않도록 주의해야 하며, 정확한 측정을 위해 사용 전후에 깨끗하게 유지하는 것이 중요합니다.

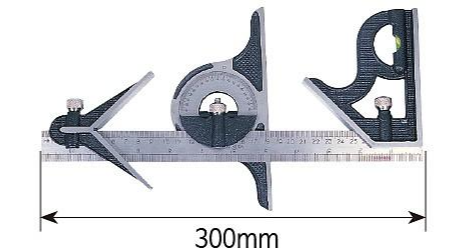

콤비네이션 분도기는 분도기, 강철자, 직각자 등 여러 측정 도구를 하나의 세트로 구성하여 다양한 측정을 가능하게 하는 다용도 측정 도구입니다. 이 도구는 각도 측정, 길이 측정, 직각 측정, 중심 찾기 등 여러 가지 측정을 하나의 공구로 수행할 수 있다는 특징을 가지고 있어 작업 효율성을 크게 향상시킵니다.

분도기 부분에는 버니어가 장착되어 정밀한 각도 측정이 가능하며, 강철자는 정밀한 길이 측정을 제공하고, 직각자는 정확한 직각 측정을 도와줍니다. 이러한 기능 덕분에 콤비네이션 분도기는 기계 공학, 금형 제작, 목공 작업, 건축 현장 등 다양한 분야에서 활용되며, 특히 다양한 측정이 요구되는 작업에서 유용하게 사용됩니다.
