삼침법이란?
삼침법은 나사의 유효지름을 정밀하게 측정하는 방법으로, 동일한 지름을 가진 3개의 와이어를 사용하여 나사의 유효지름을 측정하는 방식입니다. 이 방법은 나사의 실제 사용 시 중요한 유효지름을 높은 정밀도로 측정할 수 있어 산업 현장에서 널리 활용됩니다.
삼침법은 나사의 유효지름을 정확하게 측정해야 하는 이유는 나사의 유효지름은 나사산의 실제 체결력과 성능을 결정하는 중요한 요소이므로, 이를 정밀하게 측정하는 것이 필수적입니다. 예를들면 유효지름이 작으면 나사가 헐겁고, 크면 체결이 어렵습니다. 또 부정확한 유효지름은 마찰 및 마모가 쉽습니다. 허용범위 공차를 벗어나면 체결에 문제가 생길 수 있습니다.
3차원 측정기와 함께 사용하면 미세한 오차까지도 확인할 수 있는 장점이 있습니다. 또한, 국제 표준(ISO, ANSI 등)에서도 정밀한 나사 측정을 위해 권장하는 방법으로, 생산 공정에서 일정한 품질을 유지하는 데 필수적인 측정 방식입니다. 삼침법은 특히 초정밀 나사나 특수 목적 나사의 측정에도 효과적으로 사용할 수 있습니다. 마이크로미터는 외경 측정은 가능하지만 유효지름의 직접적인 측정은 어렵습니다. 또 캘리퍼는 정밀도가 낮아 오차를 반영하기 어렵습니다. 또 3차원 측정기는 직접 측정은 할 수 있지만 삼침법을 병행하면 더 높은 정확도를 획득할 수 있습니다.
삼침법 측정 절차
와이어 선택
- 나사의 피치에 적합한 지름의 와이어 3개를 선택합니다.
- 와이어의 지름은 나사의 프로파일(산과 골)에 맞게 선정되어야 합니다.
와이어 배치

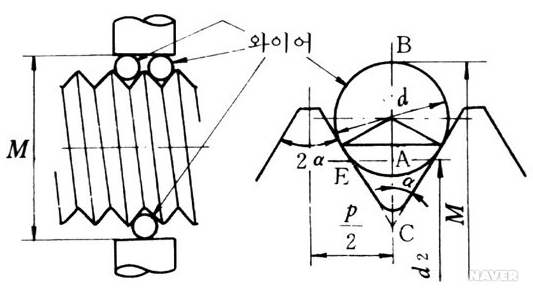

- 와이어 3개를 나사의 외부 나사산에 균일하게 배치합니다.
- 2개는 아래쪽에, 1개는 위쪽에 놓아야 하며, 각 와이어가 나사산과 정확히 접촉하도록 배치합니다.

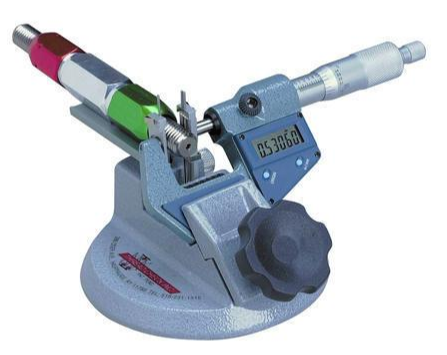

측정기 사용
- 마이크로미터 또는 3차원 측정기(CMM, Coordinate Measuring Machine)를 사용하여 와이어가 배치된 상태에서 측정합니다.
- 마이크로미터를 사용할 경우, 측정 틀림이 발생하지 않도록 균일한 힘을 가해 측정합니다.
