밀링 커터, 엔드밀의 다양한 종류

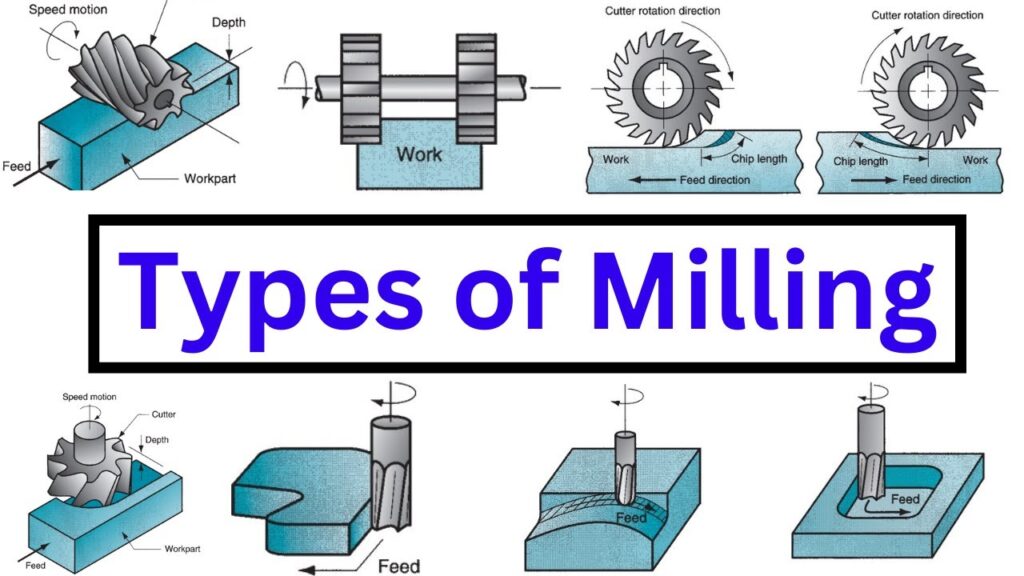

밀링 커터는 가공하는 공작물의 재질, 형태, 가공 방식에 따라 달리 선택됩니다. 밀링은 공작물에 원형 절삭 공구를 사용하여 여러 가지 형상의 절삭을 수행하는 제조 공정으로, 여러 개의 날을 가진 다인 공구를 사용하며, 단인 공구인 선반에 비해 더 뛰어난 절삭 성능을 제공합니다. 다양한 종류의 밀링 커터는 각기 다른 특성과 용도를 가지고 있으며, 가공 상황에 따라 적합한 커터를 선택하여 사용합니다.
*주절삭이 1개 단인공구(單刃工具) / 2개 이상인 다인공구(多刃工具)
평면커터, 플레인 커터
평면커터는 원주면에 날이 배치되어 회전축과 평행한 평면을 절삭하는 밀링 공구입니다. 주로 고속도강(HSS)이나 초경합금으로 제작되며, 고속 절삭과 정밀한 표면 가공에 적합합니다. 여러 날이 동시에 작동하여 대량 생산과 효율적인 표면 처리에 유리합니다. 다양한 재료를 가공할 수 있으며, 정밀한 평면 가공을 제공합니다. 하지만 반복 사용 시 날의 마모가 빠르므로 주기적인 교체가 필요합니다.
측면커터, 사이드 커터
측면커터는 회전축과 수직으로 배치된 날이 있는 밀링 공구로, 공작물의 측면을 절삭하는 데 사용됩니다. 고속도강(HSS)이나 초경합금으로 제작되어 내구성이 뛰어나며, 주로 넓은 면적을 효율적으로 가공하는 데 적합합니다. 이 커터는 다양한 깊이의 절삭 작업을 할 수 있어 다양한 형태의 측면 가공에 유리합니다. 여러 날이 동시에 작동하여 공작물의 측면을 균일하게 가공할 수 있습니다. 반복 사용 시 날이 마모될 수 있으므로 적절한 관리와 주기적인 교체가 필요합니다.

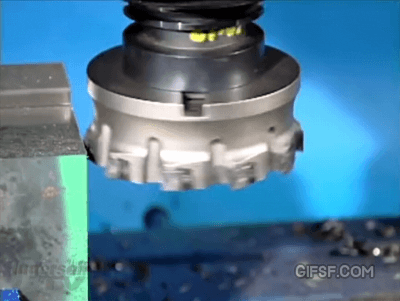

정면커터, 페이스 밀링 커터
정면커터는 회전축과 평행하게 배치된 날이 공작물의 표면을 절삭하는 밀링 공구입니다. 고속도강(HSS) 또는 초경합금으로 제작되어 강한 내구성을 자랑하며, 주로 평면 가공에 사용됩니다. 공작물의 표면을 평탄하게 다듬거나 정확한 치수로 절삭하는 데 유리합니다. 여러 날이 동시에 작동하여 작업 효율성을 높이고, 고정밀 가공이 가능합니다. 정면커터는 다양한 크기와 형상으로 제공되어 다용도로 사용됩니다.

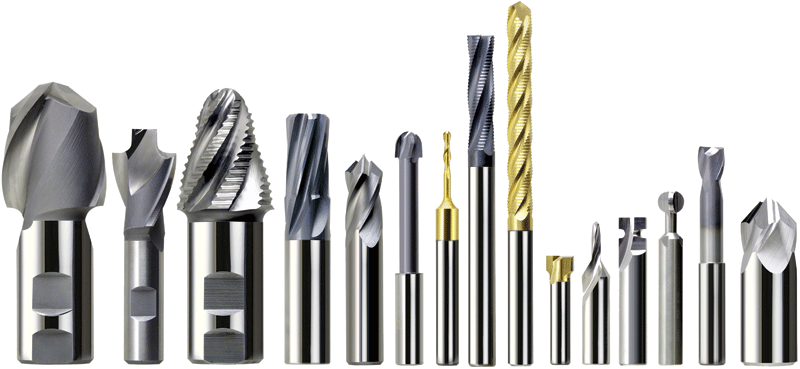

엔드밀, 다양한 엔드밀
엔드밀(End Mill)은 주로 평면 구멍이나 깊은 구멍을 가공하는 데 사용되는 밀링 공구입니다. 이 공구는 드릴, 리머와 달리 자루와 날이 일체형으로 되어 있으며, 공작물의 내면이나 외면을 절삭할 수 있습니다. 생크는 곧은 형태와 테이퍼 형태가 있으며, 주로 2날과 4날 버전이 일반적입니다. 비틀림각은 대체로 1218도, 거친 날은 2025도, 스파이럴 엔드밀의 경우 40~60도로 설정됩니다.
엔드밀은 날과 자루가 분리되는 셸 엔드밀(Shell End Mill)과 금형 가공에 적합한 볼 엔드밀(Ball End Mill) 등의 다양한 종류가 있습니다. 볼 엔드밀은 구형 절삭면을 가지고 있어 곡선형 표면 가공에 적합하며, 셸 엔드밀은 날을 교체할 수 있어 효율적인 작업이 가능합니다. 엔드밀은 공정의 요구 사항에 따라 다양한 형상과 특성을 선택하여 사용해야 합니다.
총형커터, 총형 밀링 커터
총형 밀링 커터(Form Milling Cutter)는 특정 형상이나 프로파일을 가공할 때 사용하는 밀링 공구입니다. 주로 원형, 톱니 모양, 또는 다른 복잡한 형상을 한 번에 절삭할 수 있는 특징이 있습니다. 커터의 날은 일반적으로 공작물의 형상에 맞게 설계되며, 고속도강(HSS) 또는 초경합금으로 제작됩니다. 총형 밀링 커터는 기계적인 정확성이 필요한 가공에서 주로 사용되며, 특히 대량 생산에 유리한 장점이 있습니다. 다양한 형상 가공을 가능하게 하여, 맞춤형 부품 가공에 적합합니다.

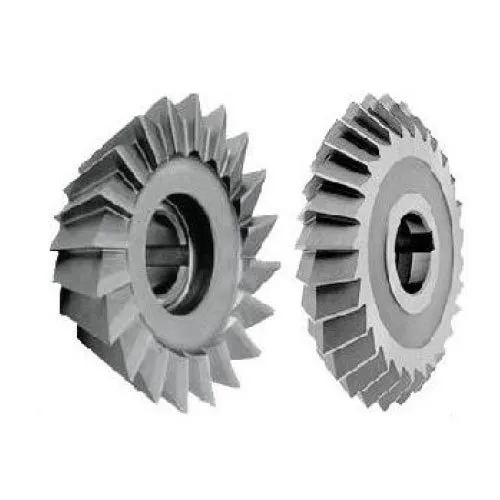

앵귤러 커터, 각형커터
앵귤러 커터(Angular Cutter)는 두 개의 날이 일정 각도로 배열되어 있는 밀링 커터로, 주로 각도 가공에 사용됩니다. 날의 배열이 특정 각도로 설정되어 있어, 공작물의 경사진 표면이나 모서리 부분을 정확하게 가공할 수 있습니다. 이 커터는 일반적으로 고속도강(HSS) 또는 초경합금으로 제작되며, 다양한 각도(30도, 45도, 60도 등)로 제공됩니다. 앵귤러 커터는 특히 기계 부품에서 각도 형상을 정밀하게 가공할 때 유용합니다. 이 공구는 복잡한 기하학적 형태의 가공이 필요한 작업에서 큰 역할을 합니다.
메탈 슬리팅 소
메탈 슬리팅 소는 주로 고속도강(HSS)과 초경합금으로 제작되며, 절단과 홈 파기 작업에 사용됩니다. 날이 얇고 원형 형태를 가지고 있어 좁은 간격의 절단 작업에 적합합니다. 이 커터는 주로 금속 가공에서 재료를 세분화하거나 절단할 때 사용됩니다. 고속 회전과 정밀한 절삭 성능을 제공하여 효율적인 작업이 가능합니다. 다양한 크기와 두께의 슬리팅 소가 있어 다양한 용도에 맞게 선택할 수 있습니다.

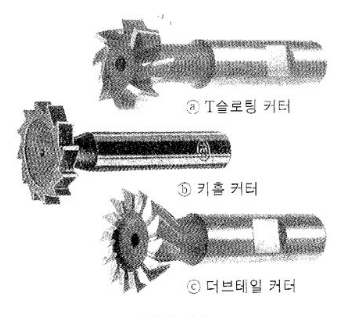

T홈 커터
T홈 커터는 주로 고속도강(HSS)과 초경합금으로 만들어지며, T형 홈을 가공하는 데 사용됩니다. 이 커터는 T홈이 필요한 기계 부품이나 조립 작업에 유용하며, 일반적으로 고정밀 가공이 요구됩니다. T홈 커터는 일반적으로 넓은 절삭면을 가지고 있어 여러 종류의 홈을 효과적으로 가공할 수 있습니다. 다양한 크기와 설계로 제공되어 사용자의 요구에 맞게 선택할 수 있습니다. T홈을 정밀하게 가공하여 부품을 결합하는 데 중요한 역할을 합니다.
더브테일 커터
더브테일 커터는 고속도강(HSS)으로 제작되며, 더브테일 홈 가공에 주로 사용됩니다. 이 커터는 기계 부품의 조립에 필요한 특수한 홈을 가공할 때 유용합니다. 또한 더브테일 홈은 강한 결합력을 제공하여 기계 부품의 조합에 필수적인 역할을 합니다. 커터의 날은 비대칭적인 모양으로, 고정밀 작업이 요구됩니다. 더브테일 커터는 주로 정밀한 조합과 연결 작업에서 많이 사용되며, 고정밀 가공이 가능합니다.
