롤러체인이란? 롤러체인의 구조는?
로울러 체인은 동력 전달을 위한 표준 체인으로, 가장 널리 사용되는 체인 중 하나입니다. 이 체인은 주로 스프라켓에 걸어서 회전 운동을 전달하며, 구성 부품이 결합되어 체인의 기능을 완수합니다.

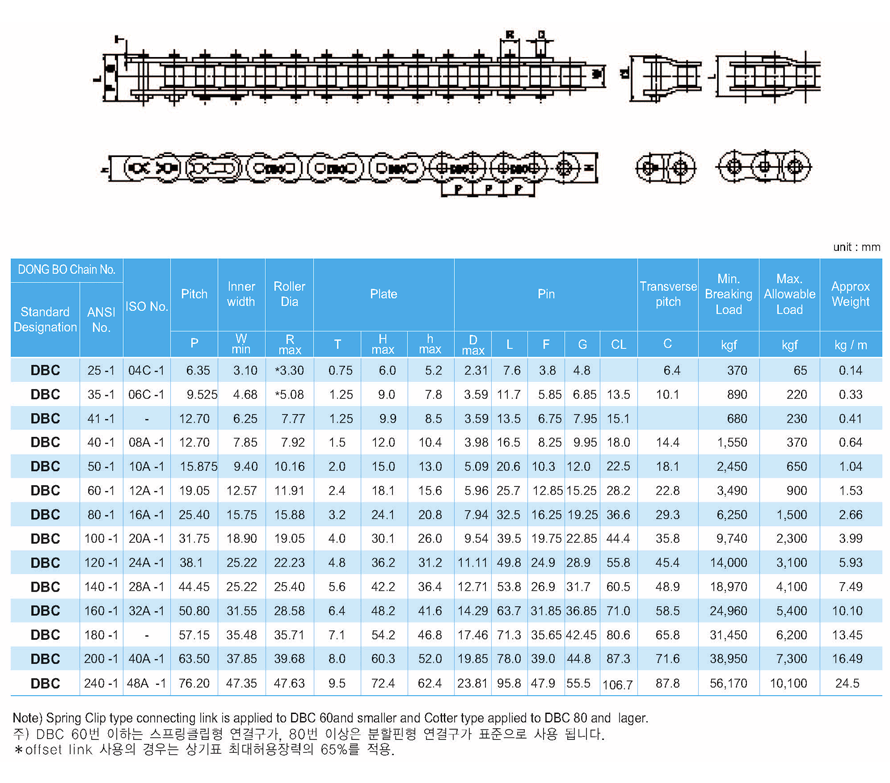

롤러체인의 구조
- 핀이(Pin) : 체인의 핵심 부품으로, 연결 링크들을 고정하는 역할을 합니다. 핀은 체인의 강도와 내구성을 결정하는 중요한 요소입니다.
- 롤러(Roller) : 체인 링 사이에 위치한 원형 부품으로, 스프로킷과 접촉하여 동력을 전달합니다. 롤러는 마찰을 줄여주고 원활한 회전을 도와 효율적인 동력 전달을 합니다.
- 플레이트(Plate) : 핀과 롤러를 둘러싸는 평평한 금속 부품입니다. 상단과 하단에 각각 한 쌍의 플레이트가 연결되어 롤러와 핀을 고정시킵니다.
- 스페이서(Spacer) : 일부 롤러 체인에는 플레이트와 플레이트 사이에 위치한 스페이서가 있어 체인의 유격을 맞추고 안정성을 보장합니다.
롤러체인의 동작 원리
- 동력 전달 : 체인의 롤러는 스프라켓의 톱니와 맞물려 회전하며, 이로 인해 체인은 스프라켓에서 발생한 회전 운동을 다른 부품이나 기계로 전달합니다.
- 마찰 감소 : 롤러가 회전하면서 스프로킷의 톱니와의 마찰을 줄여줘 동력 전달 효율을 높입니다.
- 장력 및 내구성 : 핀과 롤러, 플레이트 등으로 구성된 구조는 체인의 장력과 내구성을 유지하며, 높은 하중과 속도에서 안정적으로 동작할 수 있도록 설계됩니다.
롤러체인의 용도
- 산업 기계 : 롤러체인은 공작기계, 제조업체, 농업 기계 등 다양한 분야에서 동력 전달용으로 사용됩니다.
- 교통 기계 : 자동차, 오토바이, 자전거 등의 구동 시스템에서 핵심적인 역할을 합니다.
- 운송 시스템 : 컨베이어 벨트 및 다른 물류 시스템에서도 동력 전달과 물품 이동에 사용됩니다.
