열교환기란?
열교환기(heat exchanger)는 온도가 높은 물체에서 낮은 물체로 열을 효율적으로 이동시키기 위해 사용하는 장치로, 액체나 기체와 같은 유체를 대상으로 열을 교환합니다. 열교환기는 주로 가열 또는 냉각의 목적으로 사용되며, 고온 물체와 저온 물체가 열을 교환할 수 있도록 설계된 기계 장치입니다.
이러한 열교환기는 다양한 용도로 활용됩니다. 예를 들어, 온수를 공급할 때, 온도 제어가 필요할 때, 서로 다른 매체 간의 열을 조정할 때, 냉각을 수행할 때, 혹은 폐열을 재활용해 온도를 높이고자 할 때 사용됩니다. 이는 가정에서 사용하는 간단한 온수 가열기부터 산업 현장에서 사용하는 복잡한 냉각 장치까지 폭넓게 적용됩니다.
열교환기의 구체적인 예로는 건물 냉난방용_보일러, 온수가열기 등에서 온수를 공급하는 역할, 산업용 장치_벙커유를 예열하는 오일히터, 배기가스의 폐열을 재활용하는 과열기, 절탄기, 공기 예열기 등, 냉방 장치_냉동기의 증발기와 응축기, 냉각탑 등이 열교환기의 원리를 활용하는 대표적인 사례입니다. 이처럼 열교환기는 에너지 절약과 효율적인 온도 제어를 위해 중요한 역할을 하며, 냉난방, 제조업, 에너지 재활용 등 다양한 분야에서 필수적으로 사용됩니다.
열교환기의 다양한 기능과 용도
- 히터 (Heater)
유체를 가열해 원하는 온도까지 올리는 장치로, 기본적인 열처리 목적으로 사용됩니다. - 프리 히터 (Pre-Heater)
유체를 예열하여 다음 공정의 효율을 높이는 장치로, 초기 에너지 소비를 줄이고 전체 공정의 성능을 향상시키는 역할을 합니다. - 슈퍼 히터 (Super-Heater)
유체를 과열 상태로 만들어 높은 온도와 압력의 증기를 생성하는 장치로, 주로 발전소와 같은 고온 고압 시스템에서 사용됩니다. - 베이퍼라이저 (Vaporizer)
액체를 증기로 변화시켜 증기를 다양한 공정에 활용하는 장치입니다. - 리보일러 (Reboiler)
장치 내에서 응축된 액체를 다시 가열해 증발시키는 역할을 하며, 주로 정제탑에서 사용됩니다. - 쿨러 (Cooler)
유체를 냉각하여 목표 온도 아래로 낮추는 장치로, 공정 후 온도 제어가 필요할 때 사용됩니다. - 칠러 (Chiller)
유체를 빙점 이하의 온도로 냉각시켜 초저온 환경을 제공하는 장치입니다. - 콘덴서 (Condenser)
기체 상태의 유체를 냉각하여 액체로 응축시키는 장치로, 스팀을 물로 변환시키는 복수기 형태가 대표적입니다. - 열교환기 (Heat Exchanger)
두 유체 간 열을 교환해 한쪽을 가열하고 다른 쪽을 냉각시키는 장치입니다. - 2상 흐름 열교환기 (Two Phase Flow Heat Exchanger)
혼합된 두 상(액체와 기체)이 쉘(Shell) 또는 튜브(Tube) 내에서 흐르며 열을 교환하는 장치로, 주로 응축기와 리보일러에 해당합니다.
열교환기의 작동 원리

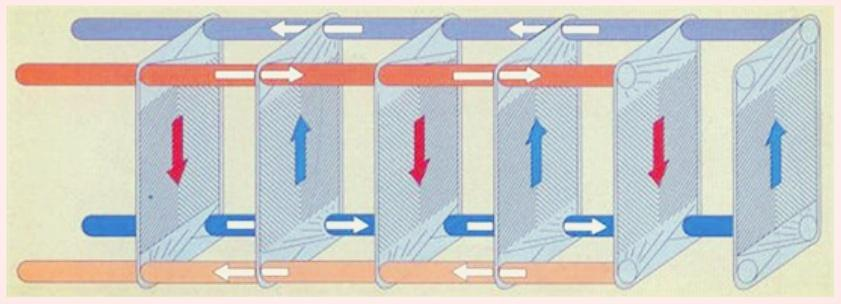

▶ 뜨거운 물이 상단으로 투입돼 열교환기를 지나 열을 빼앗기고 아래로 돌아 나갑니다. 후면의 찬 물은 하단으로 투입돼 열교환기를 지난 후 열을 얻어 상단으로 나갑니다. 여기서 열판과 열판 사이는 뜨거운 물과 찬 물이 교차로 이동하며 열 전달을 가능하도록 합니다.
▶열교환기는 온도가 서로 다른 유체를 접근시켜 열을 상호 교환하는 장치로, 판형 열교환기는 얇은 열판을 이용해 열교환이 이루어지도록 설계된 구조를 갖추고 있습니다. 열판 사이를 교대로 흐르는 뜨거운 유체와 차가운 유체는 열판을 통해 열을 전달하며, 이를 통해 유체의 온도를 효과적으로 조절합니다. 판형 열교환기는 열전달 효율이 높고 공간을 효율적으로 활용할 수 있어 냉난방 시스템, 공정 산업, 식음료 가공 등 다양한 분야에서 널리 사용됩니다.
