선반에서 척(Chuck)이란?
척(Chuck)은 선반이나 밀링 머신의 주축 끝에 장착되어 공작물을 단단히 고정하는 장치입니다. 가공 중 공작물이 흔들리지 않도록 안정적으로 잡아주는 역할을 하며, 주로 3~4개의 조(Jaw)로 구성됩니다. 핸들을 이용해 조를 조이고 풀며, 이를 통해 공작물을 고정합니다. 척은 수동부터 자동까지 다양한 종류가 있으며, 작업 환경과 목적에 따라 선택이 가능합니다.
수동척은 핸들을 사용하여 조를 수동으로 조여 공작물을 고정하는데, 구조가 간단하고 유지보수가 용이하며 비용이 저렴하지만 작업 속도가 느릴 수 있습니다. 에어척은 공기압을 이용해 자동 또는 반자동으로 조를 조여 공작물을 고정하며, 빠른 클램핑 및 해제와 일정한 클램핑 힘을 유지할 수 있어 대량 생산 작업이나 반복적인 작업에 적합합니다. 콜릿척은 원통형의 콜릿을 사용해 공작물을 고정하며, 높은 정밀도와 반복 정밀도를 제공하여 정밀 가공 및 소형 부품 가공에 적합합니다.
공압척은 공기압을 사용해 조를 조여 공작물을 고정하며 일정한 클램핑 힘과 자동화된 작업이 가능하지만 공기압 시스템 설치가 필요합니다. 유압척은 유압을 이용해 조를 조여 강력하고 일정한 클램핑 힘을 제공하여 고속 가공 및 중량물 가공에 적합하지만 유압 시스템 설치와 유지보수가 필요합니다. 마그네틱척은 전자석을 이용해 공작물을 고정하며 클램핑 및 해제가 빠르고 평평하고 자성 있는 공작물에 효과적이지만 자성이 없는 공작물에는 사용할 수 없습니다. 전기척은 전기적인 힘을 이용해 공작물을 고정하며 정밀한 클램핑 제어가 가능하지만 전기적 시스템 설치가 필요합니다.
척의 종류와 특징을 잘 이해하면 작업 환경과 목적에 맞는 척을 선택하여 작업 효율을 높일 수 있습니다. 각 척의 장단점을 고려하여 적합한 척을 선택하는 것이 중요합니다.

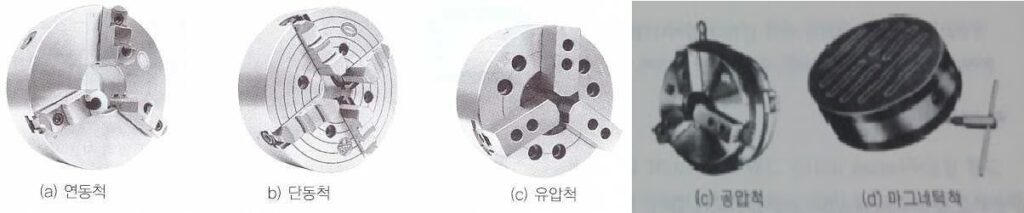

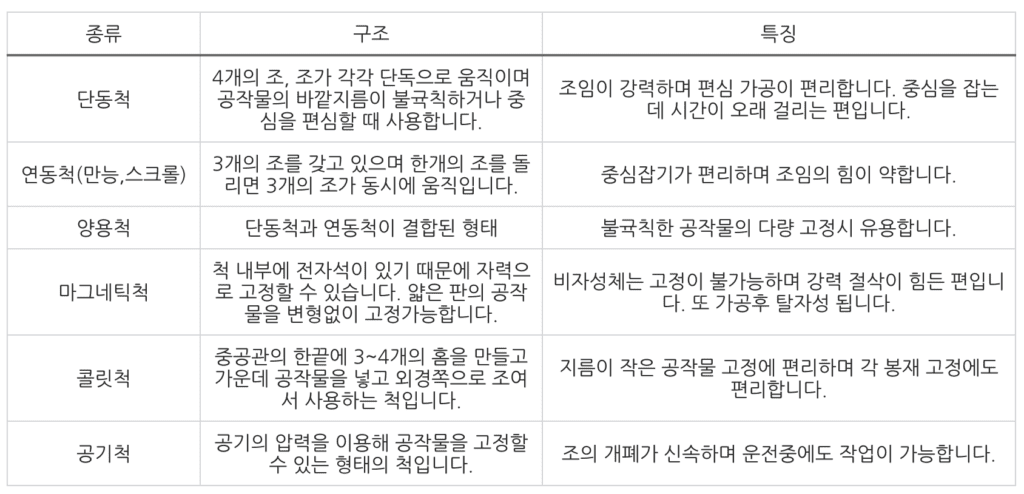

척의 종류와 특징
선반 센터 작업용 부속품
센터는 주축과 심압축에 설치하여 공작물을 지지하기 위한 부속품으로 사용됩니다. 돌림판과 돌리개는 주축 끝의 나사부에 고정되며, 공작물에 고정된 돌리개를 통해 주축의 회전력을 공작물에 전달하는 역할을 합니다. 면판은 고정하기 어려운 불규칙한 형상이나 대형 공작물을 고정할 때 사용되며, 방진구는 공작물의 길이가 지름의 20배를 초과할 경우 정밀한 가공이 어려운 문제를 보완하는 데 활용됩니다. 마지막으로, 맨드릴은 기어 또는 풀리와 같이 가운데에 구멍이 뚫린 공작물을 고정하기 위해 사용됩니다.
