절곡기와 철판절곡이란?

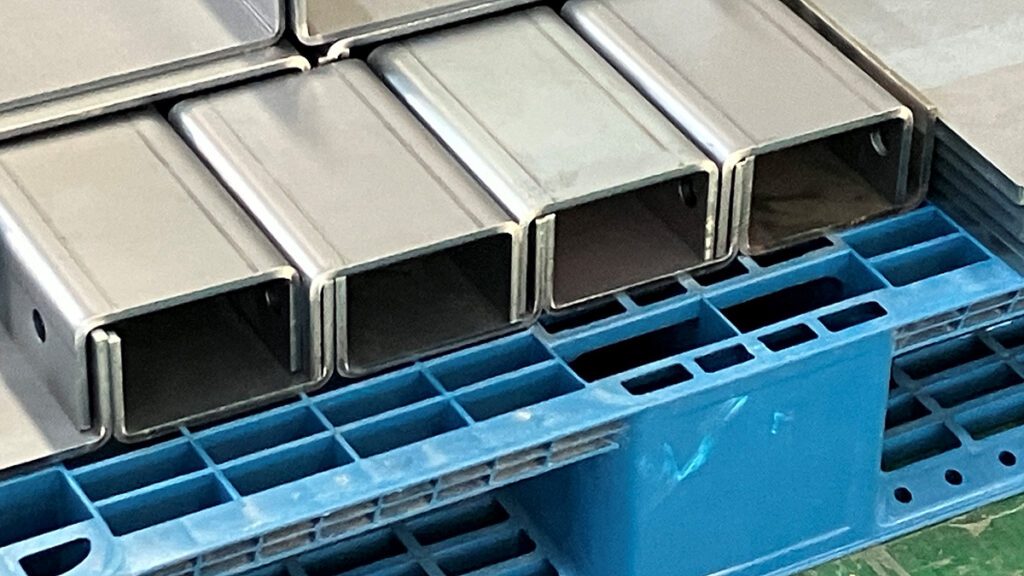

절곡기란 쉽게 말해 철판, 판금을 굽히거나 접는 기계입니다. 이전 포스팅에서 절곡기의 간단한 원리를 설명한 적이 있었는데, 처음이신 분들은 이 포스팅을 참고하시면 됩니다. 굽힐 철판을 유압 절곡기에 넣고 눌러서 원하는 각도로 접는 일을 하도록 도와주는 기계가 절곡기입니다. 그리고 이런 일을 하시는 분이 절곡기사입니다. 다양한 절곡기 중에서 산업현장에서 많이 사용되는 유압식 자동절곡기를 사용해 절곡업무와 철판의 연신률에 대해 간단하게 알아보겠습니다.
철판과 연신률이란?
연신률이란 철판의 늘어나는 성질인 ‘연성’을 나타내는 성질으로 재료가 파단(끊어지기)전에 늘어나는 비율을 % 말합니다. 연신률은 재료의 소성 변형 능력을 평가하는 중요한 지표로, 값이 클수록 재료가 더 잘 늘어나고 연성이 높다는 것을 의미합니다.
여기선 절곡에 필요한 연신률만을 놓고 이야기하겠습니다. 절곡에선 연신률은 철판을 접었을 때 접히는 각도에 따라서 철판의 늘어나는 길이를 파악한 후 이 부분을 계산해 정확한 치수가 나오도록 전개 및 절곡을 하는 것이 중요합니다. 절곡으로 늘어나게 될 길이는 예상해서 절단시 이 부분을 줄여서 절단하는게 일반적입니다. 철판의 두께에 따라서 각 연신률은 모두 다르며, 자세하게는 철판의 재질과 제조 방식 등에 따라서 다를 수 있습니다.
절곡기를 이용한 절곡하기

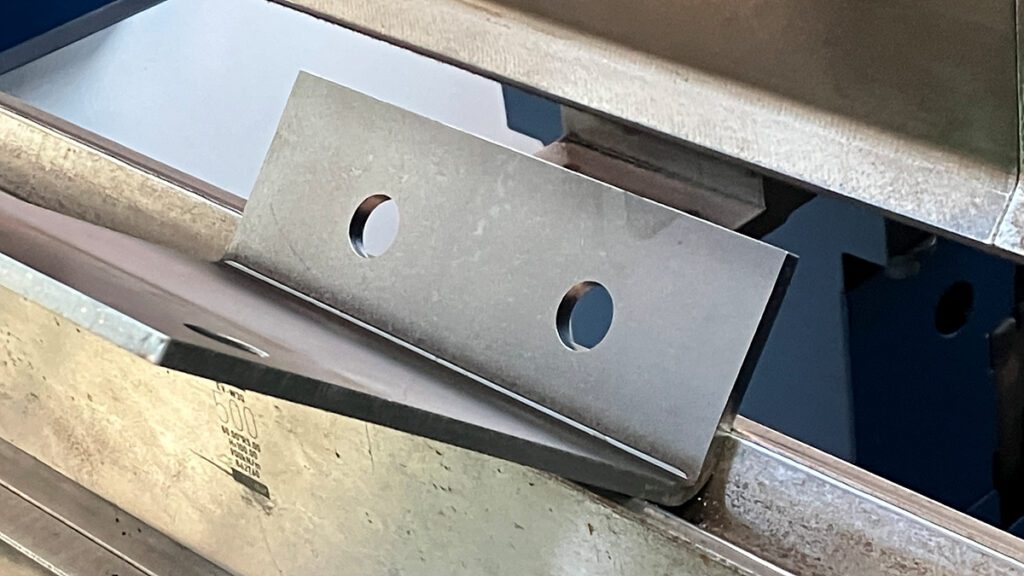

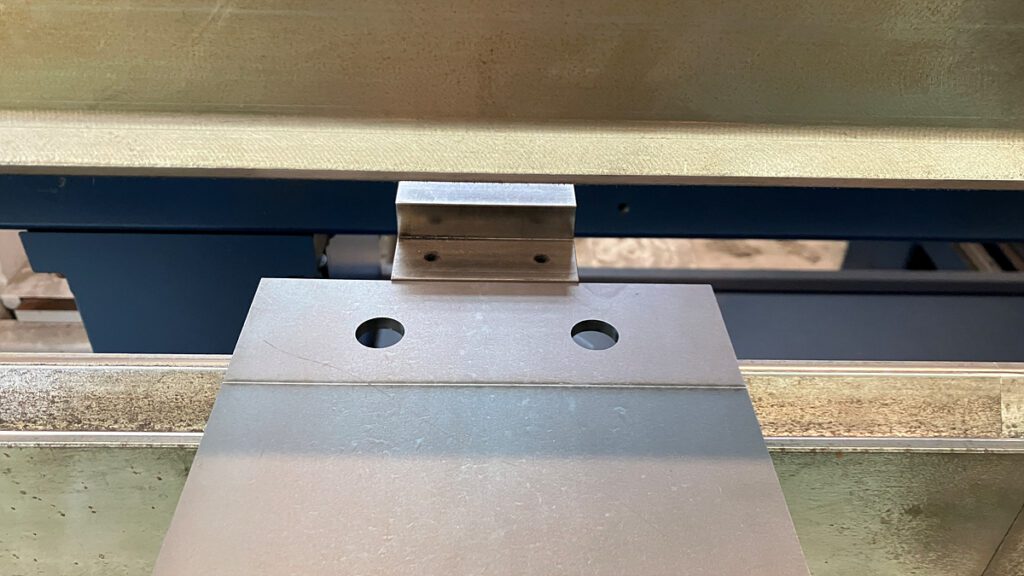

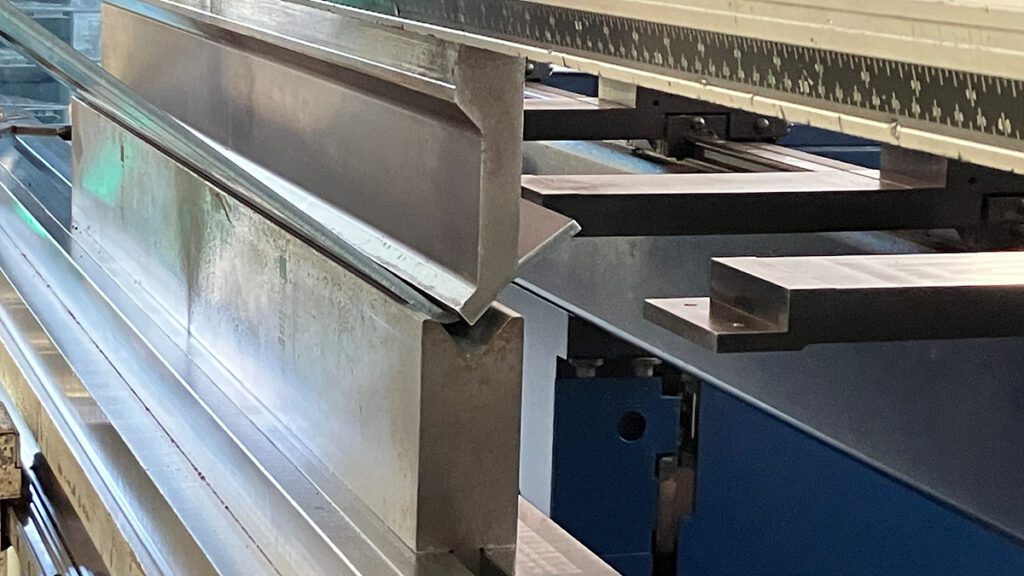

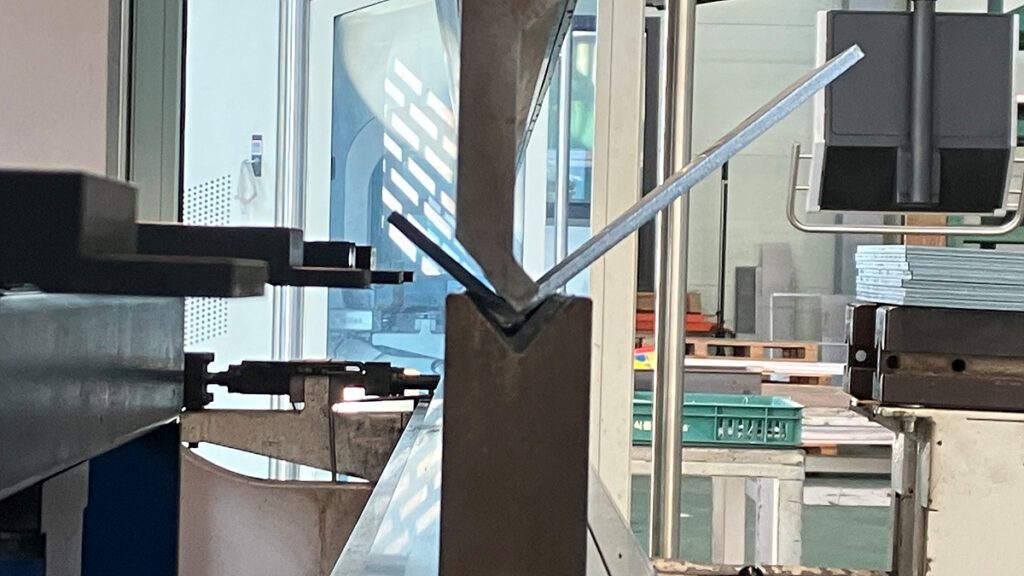

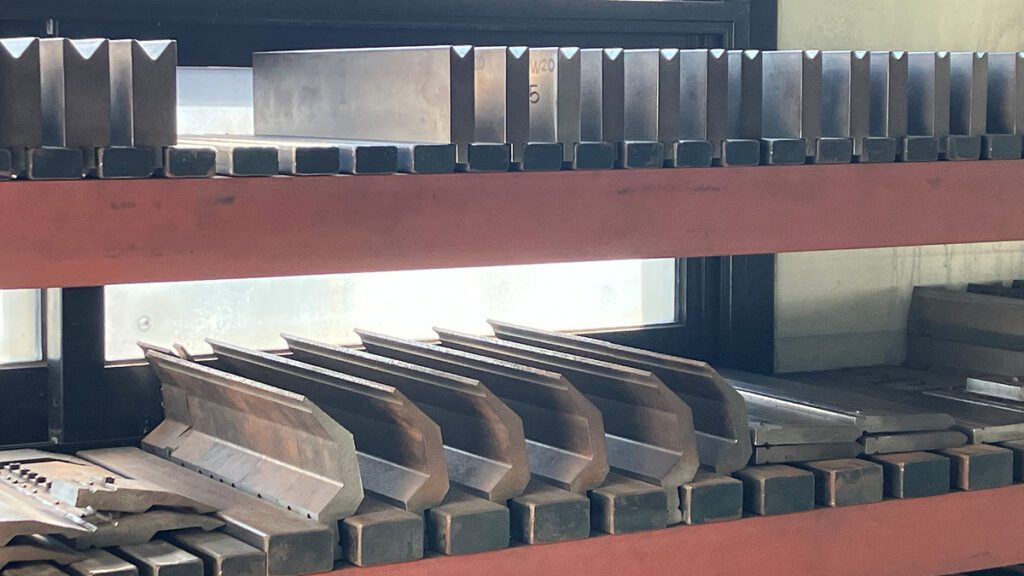

절곡기를 이용한 절곡 공정은, 상부에 설치된 칼날(펀치)과 하부에 위치한 다이(금형) 사이에 가공할 금속판을 놓고, 상부 칼날이 하부 다이를 향해 내려가면서 금속판에 힘을 가해 원하는 각도나 형상으로 구부리는 방식입니다. 이 과정에서 금속판은 칼날과 다이의 형상에 따라 굽힘 변형이 발생하여, 특정한 곡선이나 각도를 가지게 됩니다.

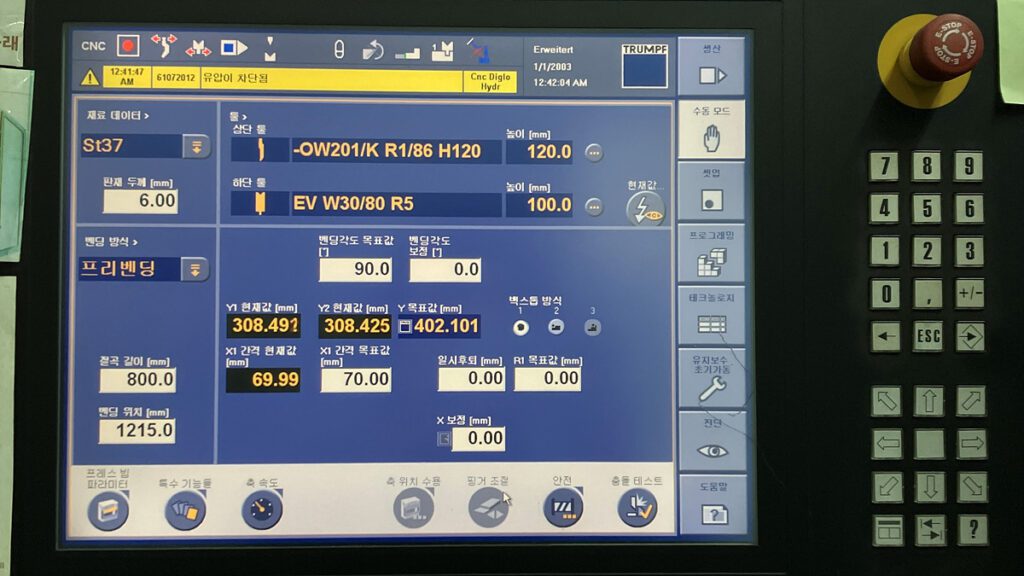

생각해보면 간단한 업무이지만 실제론 상당히 까다롭습니다. 절곡 후 치수나 각도가 제대로 맞지 않으면 불량처리 될 수 있기 때문입니다. 또 90도 직각으로 절곡이 아닌 경우 절곡이 상당히 까다롭습니다. 입력한 값대로 절곡이 잘 이뤄지지 않고 대부분 보정값을 통해서 원하는 값을 만들어야 하기 때문입니다. 또한 콘, 각구마루, 편심 등과 같은 높은 난이도의 절곡은 제품하나에 몇 백번의 절곡으로 곡면을 부드럽게 만들어야 하기 때문입니다.
절곡 시 안전사고 주의!
절곡 작업은 상당히 위험한 작업이기 때문에 항상 긴장하고 주의 할 필요가 있습니다. 첫 번째, 절곡기의 칼날(펀치)과 다이 사이에 손이나 신체 일부가 끼이거나 눌려 발생하는 손 끼임 및 절단 사고가 있습니다. 또한, 절곡하는 금속판의 날카로운 가장자리로 인해 손이 베이는 사고도 발생할 수 있습니다.
두 번째로, 절곡 과정에서 금속판이 예상치 못한 방향으로 튕겨나가 작업자에게 상해를 입히는 금속판 튕김 사고가 있습니다. 세 번째로, 절곡기의 비정상적인 작동으로 인해 칼날이 갑작스럽게 움직여 발생하는 기계 오작동 사고도 주요 위험 요소입니다.
네 번째로, 큰 금속판을 다루는 작업 중 금속판이 떨어지면서 작업자의 발이나 신체를 다치게 하는 금속판 낙하 사고가 발생할 수 있습니다. 마지막으로, 작업자 간의 신호 전달 오류, 주의력 부족, 또는 비숙련 작업자의 조작 실수로 인해 부주의로 인한 사고가 일어날 가능성도 있습니다. 항상 작업을 하기 전 불필요한 행동은 하지 않는 것이 중요하며 안전 수칙을 지키며 절곡을 진행해야 합니다.
