경판이란?

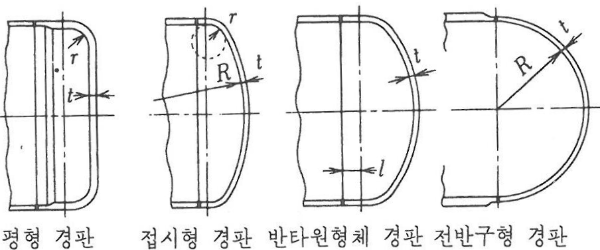

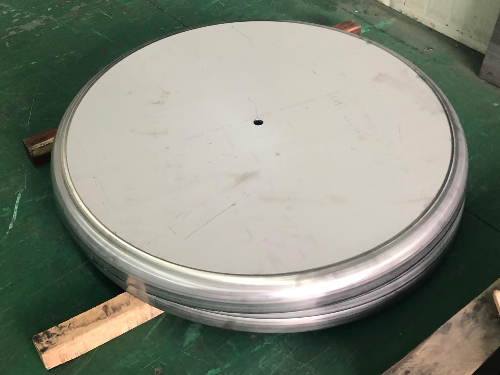

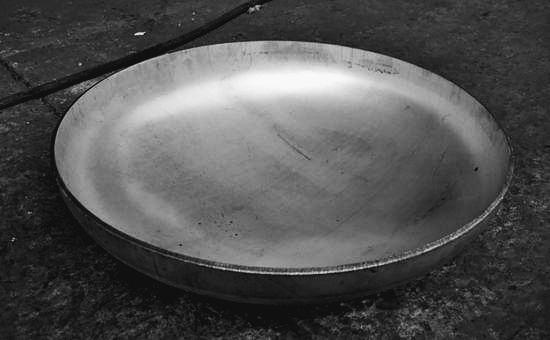

경판이란 볼록거울처럼 동그랗게 올라온 판을 말합니다. 경판을 제작할 때는 일반적으로 1장의 강판으로 제작합니다. (사이즈가 클 경우엔 여러장을 붙여서 작업함) 경판의 종류에는 평형 경판, 접시형 경판, 반타원체형 경판, 전반구형 경판 등 4종으로 분류합니다. 4종류의 경판의 강도를 비교해보면 전반구형이 제일 높으며 반타원체형, 전시형, 평형 경판 순서로 강도의 차이가 있습니다. 경판의 강도를 올리기 위해 경판에 보강을 붙여서 사용하기도 합니다. 경판의 용도에는 저장탱크, 압력용기 등과 시설에서 쉽게 볼 수 있습니다. 아래 사진은 최근에 제작한 평형 경판인데요, 800파이 정도 되는 경판입니다. 가격은 작업량과 업체마다 조금씩 다르겠지만 저 정도 크기면 6만~8만 사이를 부르지 않을까 싶네요.
경판 제작 과정 , 공정 순서
① 프레싱(Pressing)작업

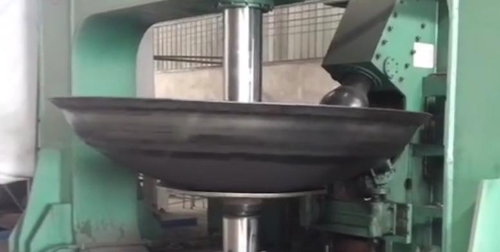

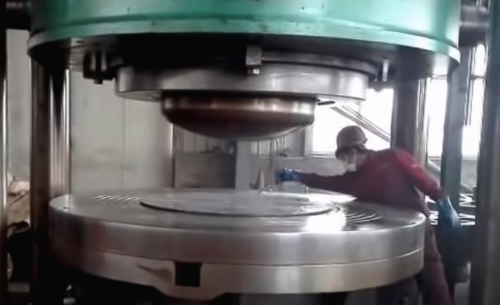

경판에 사용될 강판을 유압프레스로 누르는 과정입니다. 유압프레스의 출력이 높을수록 경판 표면의 스크래치를 줄여줍니다. 스크래치를 최소화하기 위해서는 프레싱 전에 도장을 칠해주기도 합니다.
② 플랜징(Flanging)작업

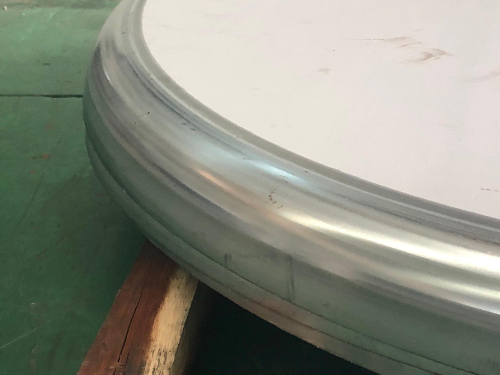

프레싱 작업 완료 플랜징 머신을 통해 경판의 작은 R 치수와 끝단면의 T.L 치수를 가공합니다. 플랜징 가공방법에 따라 전반구형, 반타원체형, 전시형, 평형 등의 경판 제작이 가능합니다. 플랜징 작업은 정교함을 요구하기 때문에 주의가 필요합니다.
③ 턴테이블 산소절단 작업
플랜징 작업 완료 후 경판을 회전하는 테이블에 놓고 테두리 부분을 산소절단해주는 과정입니다. 경판의 수직중심높이, 용접선, 경판의 평탄도 등을 고려해 절단을 진행합니다.
④ 개선각(Beveling) 작업
개선각 작업은 도면 기준에 맞춰 허용되는 공차에 벗어나지 않도록 정교하게 맞추는 작업입니다. 두께와 경판 게이지를 사용해 도면과 대조 후 치수 값을 확인하고 검사 성적서를 작성하면 모든 공정이 완료됩니다.
