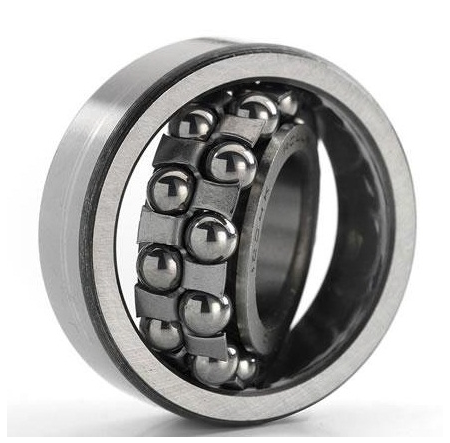

자동조심 볼베어링이란?
자동조심 볼베어링이란 외륜의 궤도면 중심이 베어링의 중심과 일치하는 점을 갖는 구면으로, 내륜을 2열의 궤도 홈으로 설계한 베어링입니다. 볼, 케이지, 내륜은 외륜에 대하여 어느 정도 기울어져도 자유롭게 회전할 수 있습니다. 축과 하우징의 가공오차 및 베어링의 조립 등에 의해 발생되는 축의 편심은 자동적으로 조정됩니다. 그러나 액시얼 하중의 부하능력은 그다지 크지 않으므로, 액시얼 하중이 큰 장소에는 적합하지 않습니다. 또한 내경이 테이퍼 구멍인 베어링에 어댑터를 사용하면, 조립 및 해체가 쉽기 때문에 전동축 등에 많이 사용됩니다.
정렬 불량 보정 : 외륜의 궤도면이 구면 곡률을 가지므로, 내륜과 케이지가 일정 각도까지 자유롭게 움직이며 정렬 불량을 보정할 수 있습니다.
저하중용 설계 : 접촉각이 작아 축 방향 하중(Thrust Load)을 크게 받지 못하지만, 방사 방향 하중(Radial Load)에는 강한 설계를 제공합니다.
프레스강철 케이지 : 경량화와 내구성을 위해 케이지가 프레스 가공된 강철로 제작되어 고속 회전과 일반적인 사용 환경에 적합합니다.
허용 조심 각도 : 일반적으로 0.070.12 라디안(47도)의 조심 각도를 제공하여 구조적 편향을 허용합니다.
조심 각도 제한 : 조심 각도는 환경에 따라 다를 수 있지만, 일반적으로 하우징이나 축의 정밀도가 떨어지거나 기계적 변형이 큰 상황에서 권장됩니다. 0.12 라디안 이상의 각도를 요구하는 경우, 다른 베어링 타입(예: 구면 롤러 베어링)을 고려해야 할 수도 있습니다.
