가스용접

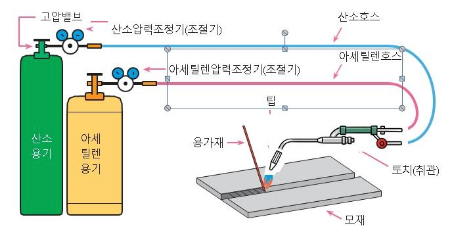

가스용접은 가스가 연소할 때 발생하는 높은 열을 이용하여 금속의 일부를 녹여 용접하는 방법입니다. 가스용접에는 사용하는 가스에 따라 산소-아세틸렌 용접, 산소-수소 용접, 산소-프로판 용접 등이 있으며, 이 중에서 가장 많이 사용되는 방법은 산소-아세틸렌 용접입니다.
가스용접의 특징으로는 얇은 금속을 용접할 수 있다는 점과, 전기가 없는 환경에서도 용접이 가능하다는 장점이 있습니다. 또한, 금속 가스절단에 많이 사용되며, 특히 산소-아세틸렌 용접은 금속 절단에도 유용하게 활용됩니다.
가스용접의 장점과 단점
가스용접의 장점
– 가스용접은 응용범위가 넓은 편이며 운반이 용이합니다.
– 얇은 금속 용접에 적합하며 이는 가열 시 열량조절이 자유롭기 때문입니다.
– 전기가 없어도 쉽게 설치할 수 있으며 설치비용이 낮은 편입니다.
– 아크 용접에 비해 유해한 광선의 발생이 낮습니다.
가스용접의 장점
– 아크용접에 비해 불꽃의 온도가 낮습니다.
-열집중력이 안좋기 때문에 용접이 효율적이지 않습니다.
– 가스를 이용하기 때문에 폭발위험성이 있으며 금속이 산화, 탄화 될 수 있습니다.
– 아크 용접에 비해 가열 범위가 넓기 때문에 용접 응력이 크고 가열 시간이 긴 편입니다.
– 용접변형이 높고 금속의 종류에 따라서 기계적 강도가 낮습니다.
– 아크용접에 비해 보통 신뢰성이 낮습니다.
산소 사용가스 특징
산소의 특징
• 상온에서 무색, 무미, 무취의 기체로서 압축가스로 취급됩니다.
• 산소 자체는 연소성이 없으나 다른 물질을 연소시키는 조연성가스입니다.
• 지각 중에 약 50%가 존재합니다.
• 공기 중에 체적비로 21%, 중량비로 23% 함유되어 있습니다.
• 물에 약간 용해되며 액체산소는 담청색을 띱니다.
• 비중은 1.105, 비등점은 -183°C, 용융점은 -219°C 입니다.
• 금, 백금, 수은 등을 제외한 모든 원소와 화합시 화합물을 만듭니다.
산소용기 주의사항
• 산소용기는 이음매 없이 제조되며 인장강도 57kgf/cm2 이상, 연신율 18% 이상의 강재가 사용됩니다.
• 안전밸브 형식은 파열 판식(박판식)을 사용합니다.
• 고온, 고압의 산소는 산화력이 강하므로 크롬강이나 규소, 알루미늄 합금강을 사용합니다.
• 용기의 바탕색은 공업용은 녹색, 의료용은 백색으로 합니다.
• 충전압력은 35°C에서 150kg/cm2 이하로 충전합니다.
아세틸렌 사용가스 특징
아세틸렌의 특징
• 고압가스 중에서 가장 위험한 가스로서 산화폭발, 화합폭발, 분해폭발을 일으킵니다.
• 무색의 기체로서 불순물로 인해 특유한 냄새가 납니다.
※ 불순물 : 포스핀, 황화수소, 실란, 암모니아
• 비점 -84°C, 융점 -81°C 이며 고체 아세틸렌은 융해되지 않고 승화합니다.
• 액체 아세틸렌 보다는 고체 아세틸렌이 비교적 안정합니다.
• 15°C에서 물 1L에 1.1L용해하지만 15°C 아세톤에는 25L 용해 합니다.
• 아세틸렌을 산소 중에서 연소시키면 3,000°C 이상의 고온을 얻을 수 있습니다.
아세틸렌용기 주의사항
• 아세틸렌의 용기는 세워둬야 합니다.
• 충전 중의 압력은 온도에 불구하고 25kgf/cm2 이하로 합니다.
• 충전 후의 압력은 15°C에서 15.5kgf/cm2 이하로 둬야 합니다.
• 충전은 1회 끝내지 말고 정지시간을 두어 2~3회 걸쳐 8시간 이상 충전해야 합니다.
• 충전 후 24시간 동안 정지 해야합니다.
• 아세틸렌 제조설비 중 아세틸렌이 접촉하는 부분에는 구리(Cu) 또는 동 함유량이 62% 초과인 구리합금을 사용하면 안도비니다.
• 충전용 지관은 탄소 함유량이 0.1%이하의 강을 사용해야 합니다.
•25kgf/cm2 이상의 압력으로 충전 시에는 분해폭발을 방지하기 위해 희석제를 첨가해야 합니다. (희석제 C2H4, CH4, CO, N2)
※ 용해아세틸렌의 가스집합용접장치의 배관 및 부속기구는 구리나 구리 함유량이 70% 이상인 합금 사용금지
프로판 사용가스 특징
프로판의 특징
• 액화하기 쉽고 용기에 넣어 수송이 편리합니다.
• 상온에서는 기체 상태이고 무색, 투명하고 약간의 냄새가 납니다.
• 온도변화에 따른 팽창률이 크고 물에 잘 녹지 않습니다.
• 쉽게 기화하며 발열량이 놓습니다. (프로판 12,000kcal/kg)
• 폭발한계가 좁아 안전도가 상대적으로 높고 관리가 쉽습니다.
• 연소할 때 필요한 산소의 양은 1 : 4.5 입니다.
프로판의 용도
• 가정에서 취사용 연료로 많이 사용됩니다.
• 가스 절단용으로 주로 사용하며 경제적입니다.
• 열간 굽힘, 예열 등의 부분적 가열에도 프로판 가스가 경제적입니다.

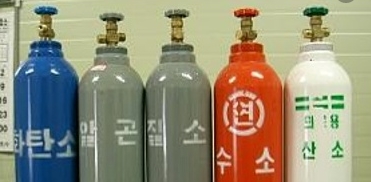

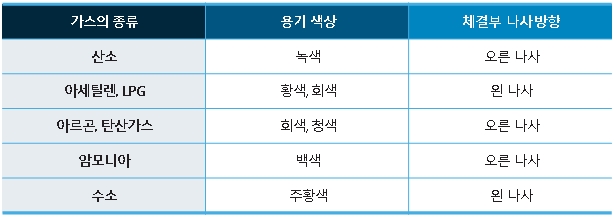

가스용기의 색상 및 나사방향
