파이프 밴딩이란?

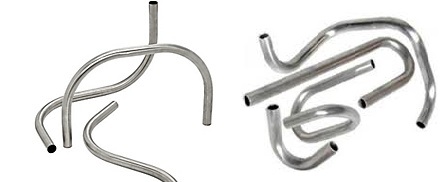

파이프 벤딩은 파이프를 특정한 반지름(R) 값에 맞추어 원하는 각도로 굽히는 가공 방식입니다. 일반적으로 ‘밴딩기’는 철판이나 판재를 둥글게 가공하는 기계를 의미하며, 파이프를 굽히는 장비는 정확히 ‘파이프 벤딩기’라고 부릅니다.
파이프 벤딩기는 다양한 산업 분야에서 사용됩니다. 특히 자동차 제조 공정에서 유압 또는 공압 배관을 특정 규격과 각도에 맞게 성형하는 데 사용되며, 유체나 공기 이동을 위한 배관이 여러 모양으로 필요하기 때문에 파이프 벤딩기를 이용해 다양한 형상으로 가공합니다.

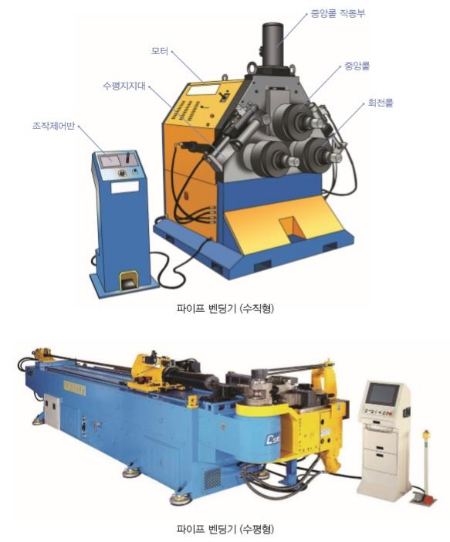

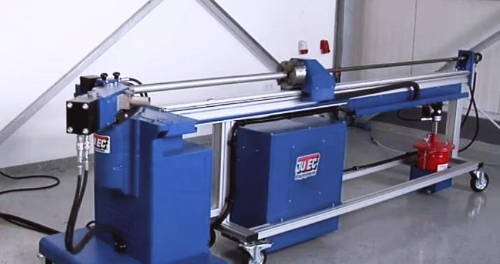

수평형 파이프 벤딩기는 파이프를 수평으로 눕힌 상태에서 벤딩하는 방식으로, 긴 파이프의 작업에 적합합니다. 일반적으로 대형 배관, 건축, 배관 시스템에서 널리 사용됩니다.
수직형 파이프 벤딩기는 파이프를 세운 상태에서 벤딩하는 방식으로, 공간 효율성이 높고 세밀한 작업에 유리합니다. 자재가 길지 않거나 좁은 작업 공간에서도 설치와 운용이 가능해 복잡한 배관이나 좁은 구역에서도 사용됩니다.
다양한 종류의 파이프 밴딩기

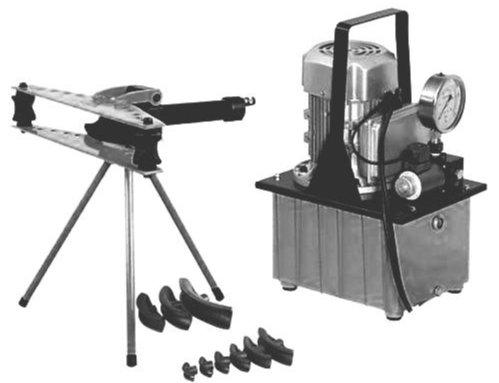

유압식 파이프 밴딩기는 파이프를 강한 유압으로 눌러 구부리는 방식의 장비로, 강한 힘을 통해 굵고 두꺼운 파이프도 구부릴 수 있는 장점이 있습니다. 하지만 파이프를 굽힐 때 내측에 주름이 생기거나 찌그러져 원형이 손상되는 경우가 있습니다. 이를 방지하기 위해, 굽힘이 있는 부분에 홈을 만들어 파이프의 내측이 균일하게 접촉되도록 하는 방식이 사용됩니다. 이는 파이프의 모양을 유지하면서도 균일하게 구부릴 수 있어, 제품의 품질을 높이는 데 중요한 역할을 합니다.

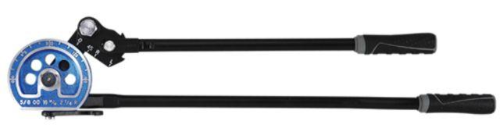

동(구리) 파이프 밴딩기는 주로 냉동공조, 배관, 에너지, 자동차 배관 등에서 사용되는 구리 파이프를 원하는 각도로 구부리기 위해 사용됩니다. 구리 파이프는 연성이 높아 상대적으로 쉽게 변형이 가능하지만, 너무 강하게 압력을 가할 경우 주름이 생기거나 찌그러질 수 있어 주의가 필요합니다.
파이프 밴딩의 다양한 용도
- 자동차 산업: 엔진, 냉각 시스템, 연료 공급 및 배기 시스템 등 자동차의 다양한 배관을 제작할 때 파이프 밴딩기를 사용합니다.

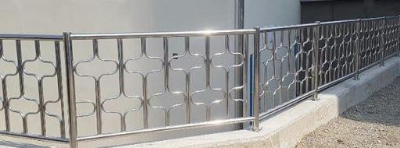

- 건설 및 배관 시스템: 냉·난방 배관, 수도관, 가스관 등 건물 내외부 설비의 배관 작업에서 다양한 각도로 구부러진 파이프가 필요할 때 사용됩니다.
- 냉동 및 공조 시스템 (HVAC): 에어컨, 냉장고 등의 배관 작업에서 공간 절약과 효율성을 위해 구부러진 구리 파이프를 만드는 데 사용됩니다.
- 해양 및 석유화학 산업: 해양 구조물 및 석유·가스 파이프라인에서 고압과 고내구성이 요구되는 배관을 제작할 때 사용됩니다.

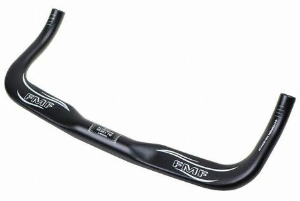

- 가구 및 장식품 제조: 의자, 테이블, 램프 등 금속 프레임을 곡선 형태로 만들어 세련된 디자인을 구현하는 데 사용됩니다.
- 항공 및 우주 산업: 항공기와 우주선의 연료 라인, 유압 시스템 등에서 가볍고 강도 높은 파이프 배관을 제작할 때 사용됩니다.
밴딩기 작업시 위험요인
▶ 협착, 충돌

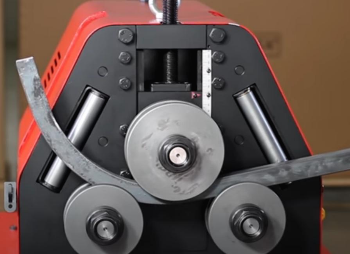

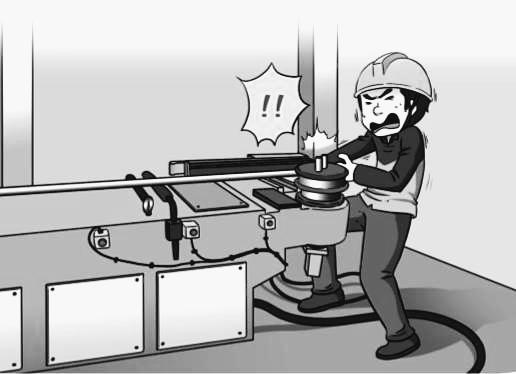

– 원자재 투입 시 롤러 및 실린더의 동작으로 인한 협착 위험이 있습니다.
– 밴딩 작업 시 위험지역에 근적해 회전하는 제품에 출동할 위험이 있습니다.
– 불량품 및 이물질 제거 작업시 손이 끼일 위험이 있습니다.
▶ 전도
가공물을 작업장 바닥에 방치해 보행중 전도에 위험이 있습니다.
▶ 근골격계질환 발생
무리한 동작으로 제품 이송에 의한 근골격계질환 발생 위험이 있습니다.
