리데나란?
리데나는 기계의 회전 부분에서 사용되는 중요한 부품으로, 주로 오일씰, 샤프트씰, 리네이터씰 등으로 불립니다. 이 부품은 기계가 동작할 때 외부로부터 들어오는 먼지, 오염물질 등을 차단하여 기계의 마찰을 줄이고 내부에 있는 오일, 구리스 등이 누출되지 않도록 합니다. 이를 통해 기계 부품의 수명을 연장시키고 유지보수 비용을 절감하는 역할을 합니다.
리데나(오일씰) 원리
리데나(오일씰)는 기계의 샤프트와 접촉하여 외부 먼지와 오염물질의 침입을 막고, 내부의 윤활유가 누출되지 않도록 하는 중요한 역할을 합니다. 이 과정에서 샤프트와 리데나 사이의 접촉면은 매우 중요합니다. 일반적으로 리데나는 샤프트의 직경보다 내경을 약간 작게 설계하여 예비 압력을 가해 밀폐 효과를 최적화합니다. 리데나에는 스프링이 포함되어 있어 일정한 압력을 제공하며, 이는 샤프트에 대한 회전력을 유지시키는 역할을 합니다.
샤프트와 리데나 사이에는 이러한 과정에서 얇은 유막이 형성됩니다. 이 유막의 두께는 보통 1~3 마이크로미터로 유지되어야 하며, 이는 누유를 방지하는 중요한 역할을 합니다. 형성된 유막은 볼록한 메니스커스(막대 모양)를 형성하게 되는데, 이 메니스커스는 외부 공기와 내부 유체 사이의 중간 역할을 합니다. 이 볼록한 메니스커스가 깨지게 되면 누유가 발생할 수 있습니다. 주요 원인은 샤프트가 리데나의 표면을 긁는 현상으로, 이는 씰을 통과하는 동안 발생할 수 있는 문제입니다.
따라서 샤프트와 리데나 사이의 정밀한 접촉과 유막의 유지가 중요하며, 이는 기계 부품의 오랜 수명과 원활한 운영을 보장하는 데 중요한 역할을 합니다.
리데나(오일씰) 역할
- 외부 오염물질 차단 : 외부에서 들어오는 먼지, 물질, 오염물질 등을 완벽하게 차단하여 기계 내부를 보호합니다.
- 탈착 및 유지보수 용이성 : 탈부착이 용이하며, 유지보수가 간편하도록 설계되어 있습니다.
- 회전 용도에 적합 : 주로 회전 부품에서 사용되며, 일반적으로 긴 수명을 자랑합니다.
- 내부 오일 누출 방지 : 내부에 있는 윤활유나 기타 유체의 누출을 방지하며, 밀폐력이 높습니다.
- 다양한 규격 제공 : 다양한 규격으로 제작되어 원하는 치수로 설계할 수 있습니다.
리데나(오일씰) 종류

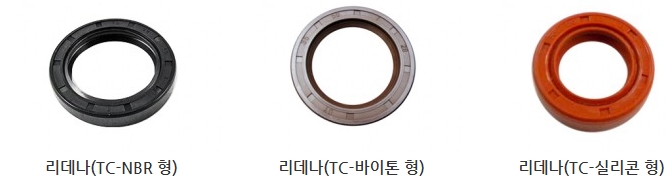

TC 타입 리데나/오일씰
- 특징: 가장 일반적으로 사용되며, 더스트립이 내장되어 있어 내부로 먼지나 이물질이 들어가지 않도록 설계되었습니다.
- 용도: 주로 먼지가 많은 환경에서나 외부 오염물질이 있는 상황에서 사용됩니다. 더스트립이 있어 기계 내부의 윤활유나 기타 유체가 오염되는 것을 방지합니다.
SB 타입 리데나/오일씰
- 특징: 더스트립이 없는 타입으로, 주변에 먼지나 이물질이 적은 상황에서 사용됩니다.
- 용도: 주로 깨끗한 환경에서 기계 부품을 보호하고, 오일이나 윤활유의 누출을 방지하는 데 적합합니다.
TA 타입 리데나/오일씰
- 특징: 하단에 철커버가 있는 고압용 타입입니다.
- 용도: 고압 환경에서 사용되며, 철커버가 추가적인 보호를 제공하여 더 높은 압력에도 잘 견디도록 설계되었습니다.
