지수판이란?

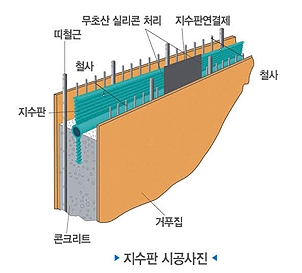

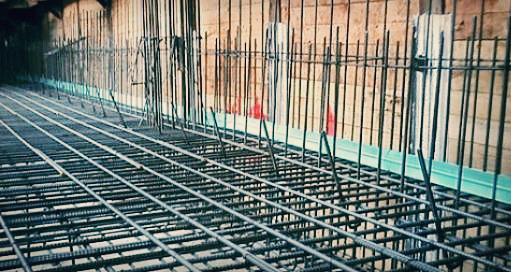

지수판은 토목 및 건축 분야에서 침수와 누수를 방지하기 위해 사용되는 재료입니다. 주로 제방이나 댐 같은 콘크리트 구조물에서 사용되며, 콘크리트가 굳으면서 부피가 줄거나 급격한 온도 변화로 틈이 생길 때 물이 유입되는 것을 막기 위해 구조물 사이에 끼워 넣습니다.
지수판의 주 성분은 고무와 친수성 고분자가 결합된 특수 변성 고무로, 물이나 습기와 접촉하면 체적이 팽창하여 물이 흐르는 것을 완벽하게 차단합니다. 특히 수중에서도 제품이 유출되지 않으며, 시간이 지나도 팽창 능력을 유지하는 수팽창성 고무 지수재입니다.
지수판의 사용 용도
지수판은 다양한 분야에서 사용되며, 주요 용도는 건축 구조물, 하천과 항만, 농업수제, 화력발전소 등이 있습니다. 이처럼 지수판은 다양한 산업 분야에서 구조물의 안전을 유지하고 침수 및 누수를 방지하는 중요한 역할을 합니다.
- 건축 구조물 : 기초, 지하실, 슬래브(Slab), 부벽 등에서 침수 및 누수 방지.
- 하천/항만 : 댐, 제방, 매립지, 부벽 등에서 물의 유입 차단.
- 농업수제 : 저수지, 개수로, 사이펀(Siphon)에서 수리 시설의 보호.
- 화력발전소 : 취수로, 배수로, 수조 건물, 커버 피트(CONVER PIT) 등의 구조물에서 사용.
- 철도/도로 : 터널, 지하도, 지하철, 고가교, 플랫폼에서 지수 역할.
- 상하수도 : 저수지, 침전지, 정수조, 처리조, 도수로 등에서 물의 흐름을 통제.
- 수력발전소 : 댐, 도수암거, 터널, 조압수조, 배수로 등에서 누수를 방지.
지수판의 장점

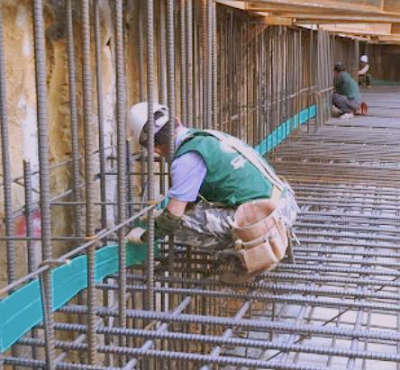

▶ 지수판은 신속한 공법으로 편리한 작업이 가능합니다. 기존의 용접연결 시 많은 인력과 시간이 소요됐지만 지수판을 이용하면 효율적입니다. 완벽한 시공이 가능합니다.
▶ 표면은 굴곡으로 처리된 특수한 경사를 길게 주어 콘크리트와의 접착을 용이하게 함으로서 완벽한 지수효과를 보장합니다.
▶ 지수판은 내구성과 탄력성 등이 우수할 뿐만 아니라 고무와 같은 수지제품이기 때문에 산,알카리 지층에 수중의 산소등에도 침식,노화,부식이 없는 것이 특징입니다.
▶ 유연성이 높기 때문에 외부의 충격을 흡수하여 특수배합제의 제품으로 저온,지압,수압에도 본래 의 특성을 유지합니다.

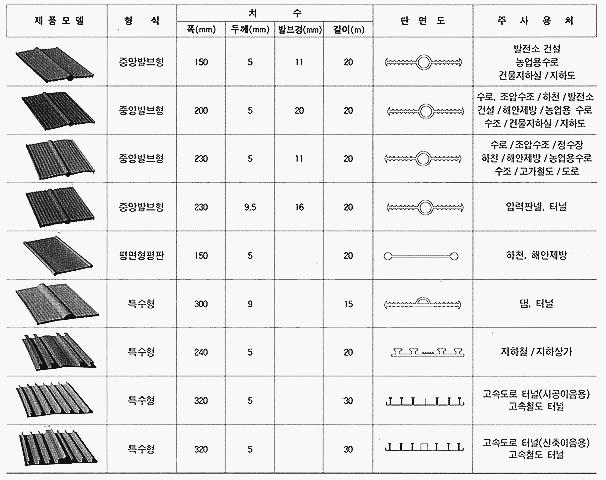

지수판의 종류 및 특징
▶ PVC 지수판
PVC지수판은 건축구조물, 하천, 항만, 발전소, 댐, 제방, 터널건설현장 등에 지수를 위해 사용되는 건축, 토목자재 입니다. 압출성형 방식으로 생산되기 때문에 여러가지 단면현상 제작이 가능하며 사용 목적에 따라 편리한 단면현상을 선택할 수 있는 것이 특징입니다. P.V.C 지수판은 연질염화비닐수지이기 때문에 사용 시 절단과 연결이 간편하고 수평, 수직 등을 현장에서 편리하게 가공할 수 있습니다.
▶ PVC 지수판 복합형
PVC복합지수판은 건축, 토목 구조물 등의 시공이음, 신축 이음용 지수재로 사용되고 있는 폴리염화비닐 지수판의 문제점을 보완한 제품입니다. 더욱 완벽한 고성능, 고기능성을 목표로 개발된 제품이라고 보시면 됩니다. 지수판에 수팽창 지수재가 복합구성된 제품으로 수팽창성 부위에서 2중의 지수효과를 발휘 할 수 있습니다.
▶ 복합지수판
복합지수판은 콘크리트 구조를 시공이음 및 신축이음용 염화 비닐지수판의 단점을 보완해 개발된 제품입니다. 지수판에 지수재를 압출로 밀착시켜 지수를 2중으로 하여 물의 침투를 완벽하게 막아주는 역할을 합니다.
지수판 사용법 및 연결방법

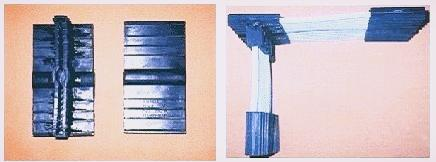

▶ 연결이음제를 사용하는 경우
지수판을 일직선으로 자르고 연결이음제의 좌측+우측 홈 부분에 지수판을 끼웁니다. 그리고 연결이음재의 모서리 부분은 코킹으로 실링처리합니다.

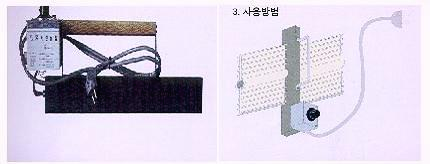

▶ 전기인두를 사용하는 방법
사용 전 15분 전에 전기인두를 예열한 후 지수판을 일직선으로 자르고 전기인두의 좌측과 우측에 끼워 넣고 기다립니다. 연결부분이 녹으면서 자연스럽게 연결됩니다.
