마찰차란?
마찰차는 두 개의 바퀴 면을 접촉시켜 그 접촉면에서 발생하는 마찰력을 이용해 동력을 전달하는 장치입니다. 이 장치에서 두 바퀴는 서로 직접 접촉하여 밀어붙이며, 그 사이에 발생하는 마찰력으로 두 축 사이의 동력을 전달하는 방식이 마찰전동이라 불립니다. 이때 동력 전달에 사용되는 바퀴를 마찰차라고 합니다.
마찰차는 주로 회전력을 부드럽게 전달하고 속도 및 토크를 조절하는 데 사용됩니다. 대표적인 용도로는 무단변속기(CVT)에서 부드러운 변속을 위해 사용되며, 정밀 기계에서는 조용하고 정밀한 동력 전달이 필요한 장비에 적용됩니다. 또한 저속 및 경부하 환경에서의 동력 전달, 자동화 기계 및 조립 라인 장비에서도 활용됩니다. 마찰차는 과부하 발생 시 미끄러짐을 통해 다른 부품의 손상을 방지할 수 있어 보호 장치로서의 역할도 수행합니다. 이처럼 간단한 구조로 제작 비용이 적게 드는 장치로, 다양한 산업 기계에서 효율적으로 활용되지만, 큰 힘을 전달하거나 높은 효율이 필요한 경우에는 한계가 있습니다.
마찰차의 특징은?
마찰차는 접촉하는 표면이 구름 접촉을 이루며, 접촉선상의 한 점에서 원동차와 종동차의 표면 속도가 항상 같다는 특징을 가집니다. 운전이 조용하고 동력 전달이 부드러워 무단변속기로 사용하기에 적합하지만, 일정한 속도비를 얻기 어려워 효율이 높지 않습니다. 과부하가 발생하면 미끄럼이 발생하여 다른 부분의 손상을 방지할 수 있습니다. 또한, 원동차가 움직이는 동안 종동차의 시동, 정지, 속도 변환이 가능하다는 장점이 있습니다. 하지만 피치면이 손상될 가능성이 있으며, 약간의 미끄럼이 생기므로 확실한 회전 운동이나 강력한 동력 전달에는 한계가 있습니다. 또한, 축과 베어링 사이의 마찰이 커서 동력 손실이 발생하고 축 및 베어링의 마모가 클 수 있습니다.
마찰차의 종류는?

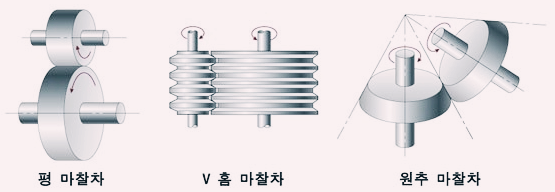

마찰차는 회전력과 동력을 전달하는 장치로, 종류에 따라 다양한 형태로 구분됩니다. ➡️ 평마찰차는 두 축이 평행할 때 사용하는 가장 일반적인 마찰차로, 간단한 동력 전달에 적합합니다. ➡️ 원판마찰차(크라운)는 직각으로 만나는 두 축 사이에서 원판과 롤러가 접촉하여 회전 운동을 전달하는 방식입니다. ➡️ 원추마찰차는 두 축이 경사지게 만날 때 사용하며, 원추형 구조로 다양한 각도에서 회전력을 전달할 수 있습니다. ➡️ V홈 마찰차는 마찰차 표면에 V자 홈을 만들어 접촉 면적을 넓힘으로써 더 큰 회전력을 효과적으로 전달하는 특징을 가지고 있습니다.
