스냅링, 멈춤링, Snap Ring
스냅링은 축 또는 구멍의 틈에 끼워넣어 상대의 보스 또는 축 등의 부품이 빠져 나가지 않도록 사용하는 스프링 같은 역할을 하는 스프링 부품입니다. 멈춤링 또는 리테이닝링이라고도 부릅니다. 스냅링은 기기의 움직임을 제어하는 공구부품 중 중요한 기계요소 입니다. 스냅링링 필요한 상황이나 사용하는 부위에 따라서 종류가 다양합니다. 고리 모양의 스프링으로 축에 넣는 용도와 구멍에 넣는 용도 등이 있습니다. 일반 구멍용 스냅링인 R 타입으로 사용시 축에 간섭이 생겨 대부분 C타입 스냅링을 사용합니다. C형 스냅링은 유지에 어려움이 있어 C형 스냅링보다는 S,R 겸용 스냅링인 IRTW의 사용을 추천합니다. S.R겸용 스냅링인 IRTW는 보전성이 뒤어나 편리하며 좁은 공간에 사용이 가능합니다.

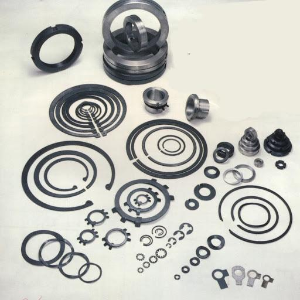

스냅링 & 멈춤링의 종류와 특징
구멍용 S.R 겸용 멈춤링은 내경과 외경을 동시에 고정할 수 있어 별도의 멈춤링 없이 현장에서 바로 사용할 수 있습니다.
구멍용 동심링은 탄성이 높고 접촉 면적이 커, 축의 내경에 사용되어 물체의 이탈을 방지하고 보스의 움직임을 제한합니다.
축용 동심링은 내외경 고정 기능을 갖추고 있으며, 일반 특수강보다 탄성과 보온성이 뛰어납니다.
U형 멈춤링은 끼움과 해제가 간단하고 강한 장력을 가지며, 큰 접촉 하중에 견딜 수 있습니다.
G형 멈춤링은 외접링에 사용되며, 접촉 시 가장 큰 힘이 요구될 때 사용됩니다.
E형 멈춤링은 장착과 탈착이 편리하고, 작은 힘이 걸리는 곳에서 효과적입니다.
구멍용 및 축형 C형/RTW 멈춤링은 축이나 구멍에 파인 홈에 끼워 기계 부품의 이동을 막는 요소로, 베어링 등 다양한 부품에 적용됩니다.
