오링 / O-ring 역할은?

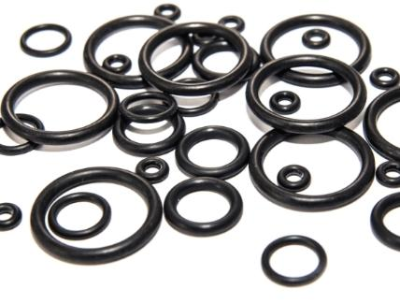

오링은 합성고무나 합성수지 등으로 만들어진 원형의 패킹으로, 주로 기계 부품 간의 밀봉을 위해 사용됩니다. 머리끈처럼 동그랗게 생긴 이 링 모양의 부품은 밀봉할 부위의 홈에 삽입해, 기체나 액체가 새지 않도록 차단하는 역할을 합니다. 기밀성과 수밀성을 유지하기 위한 목적에서 사용되며, 사용법이 매우 간편해 다양한 산업 분야에서 널리 활용되고 있습니다. 특히, 오링은 고압에서도 장시간 안정적으로 사용할 수 있기 때문에 기계, 자동차, 항공우주, 화학 공정 등 여러 산업에서 필수적인 부품입니다.
오링의 규격은 크게 내경(d1)과 단면(d2 또는 두께 T)로 정의됩니다. 이는 오링의 사이즈를 결정하는 중요한 요소로, 밀봉하려는 부위에 적합한 오링을 선택하는 기준이 됩니다. 또한, 오링은 사용되는 상황에 따라 P계열, G계열, V계열 등으로 분류되며, 각 계열마다 크기나 용도에 맞춰 다양한 규격이 존재합니다. 구체적인 사이즈나 계열에 대한 정보는 제조사의 카탈로그나 규격표를 참고해 선택하면 됩니다.
오링은 사용하는 환경에 맞춰 다양한 재질로 제작됩니다. 예를 들어, 합성고무는 내유성과 내열성이 우수해 일반적인 산업용으로 많이 사용되며, 실리콘은 고온 환경에서 유리합니다. 플루오르 고무(Viton)는 화학 물질에 대한 저항성이 뛰어나 화학 공정에 적합한 재질로 쓰입니다. 이러한 특성 덕분에 오링은 기계 부품 간의 마찰을 줄이고, 기체나 액체의 누출을 막아주는 중요한 역할을 합니다.

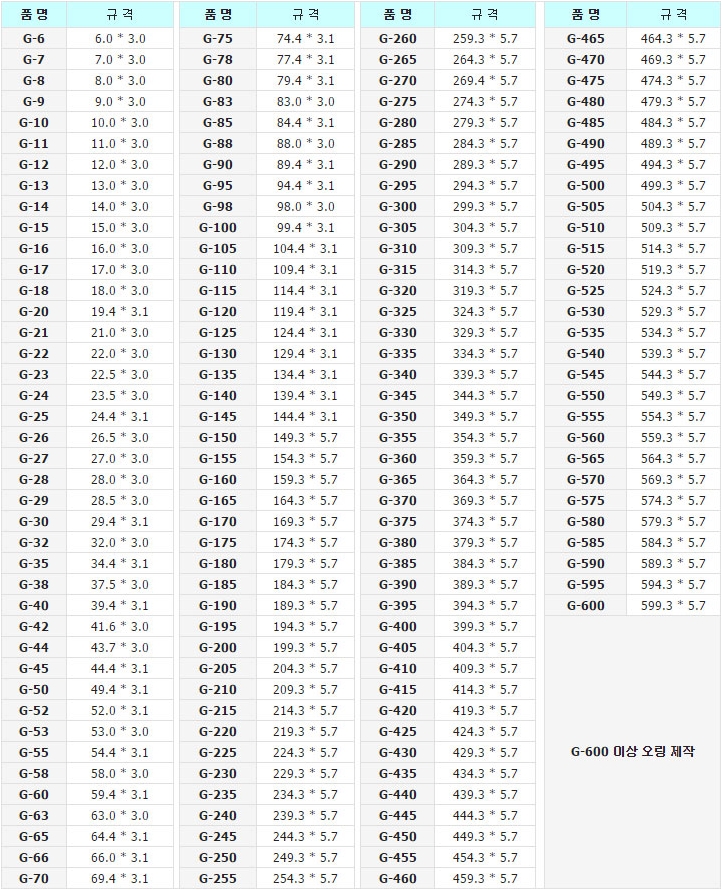

오링 G계열 고정용 , 규격표
- JIS표준 규격으로서 mm계열의 오링
- 고정용으로 사용되며, 필요에 따라 운동용이나 기타용도로도 사용가능
- 생산재질:NBR, Silicon, Viton, EPDM, CR, H-NBR, 우레탄, 테프론 등

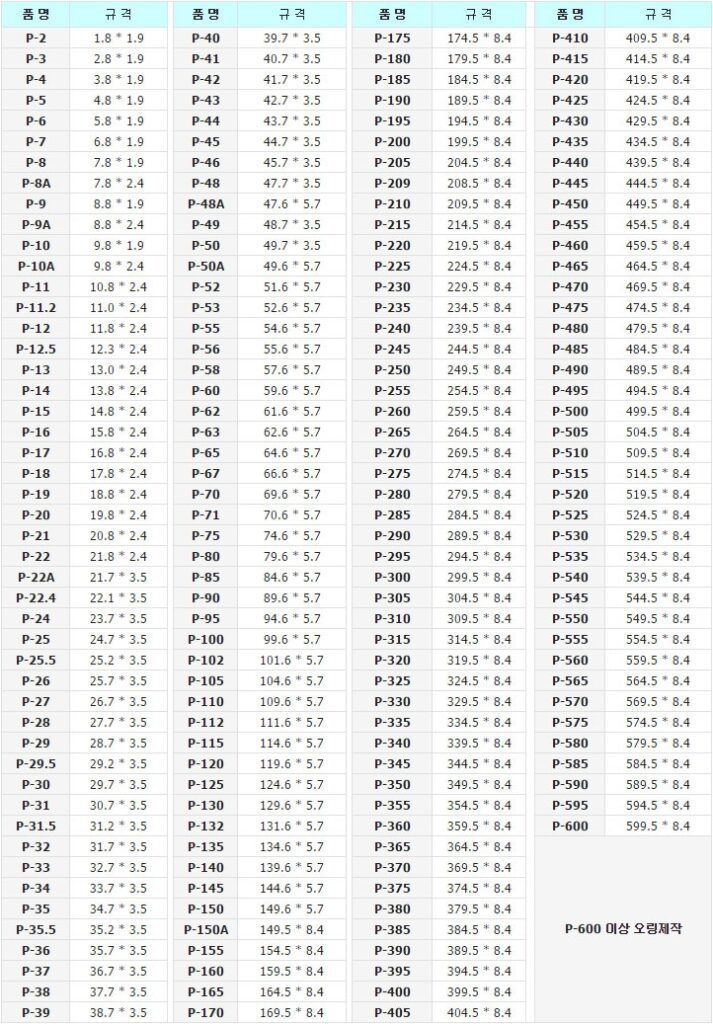

오링 P계열 운동용, 규격표
- JIS표준 규격으로서 mm계열의 오링
- 운동용으로 사용되며, 필요에 따라 고정용이나 기타용도로도 사용가능
- 생산재질:NBR, Silicon, Viton, EPDM, CR, H-NBR, 우레탄, 테프론 등

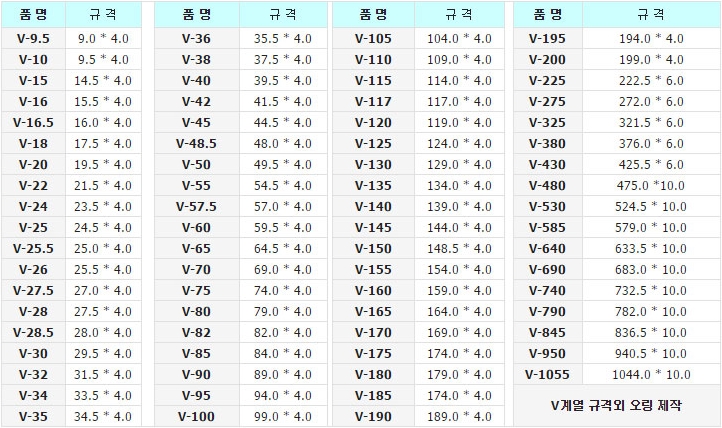

오링 V계열 진공, 패킹용, 규격표
- 진공용 및 플랜지용으로 사용되는 오링
- 생산재질:NBR, Silicon, Viton, EPDM, CR, H-NBR, 우레탄, 테프론 등

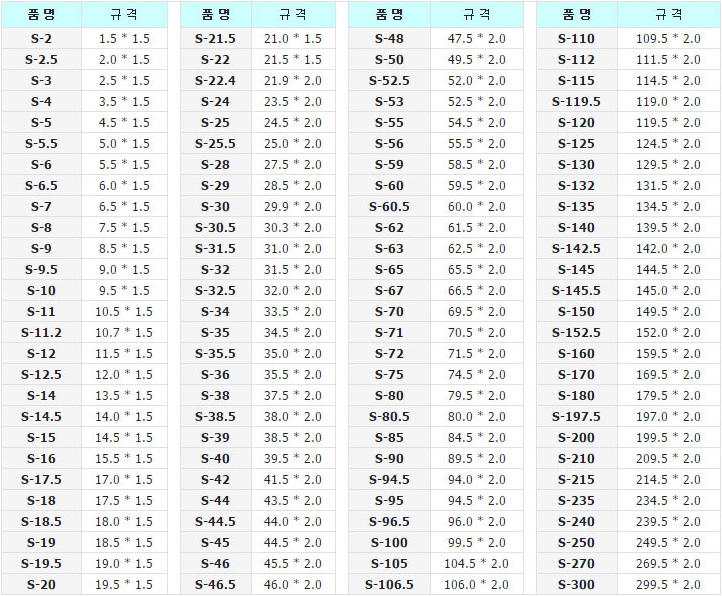

오링 S계열 평면고정 및 소형 저압기기용
- 오링 S계열은 원통면 평면고정 및 소형 저압기기에 사용
- 생산재질:NBR, Silicon, Viton, EPDM, CR, H-NBR, 우레탄, 테프론 등
