나사의 용도와 모양의 특징

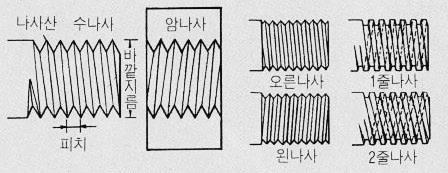

나사는 나선의 방향에 따라 오른나사와 왼나사로 구분됩니다. 오른나사는 축 방향을 기준으로 시계방향으로 돌리면 잠기는 나사로, 일반적으로 가장 많이 사용되는 방식입니다. 왼나사는 반시계방향으로 돌리면 잠기는 나사입니다.
나사는 나선의 수에 따라 1줄 나사, 2줄 나사, 3줄 나사로 나뉩니다. 1줄 나사는 한 개의 나선으로 만들어지며, 2줄 나사는 180도의 위상차를 가진 두 개의 나선으로 형성됩니다. 3줄 나사는 120도의 위상차를 가진 세 개의 나선으로 형성됩니다. 이러한 나사들은 여러 줄 나사라고 하며, 각기 다른 용도에 맞게 사용됩니다.
나사의 다양한 종류와 용도

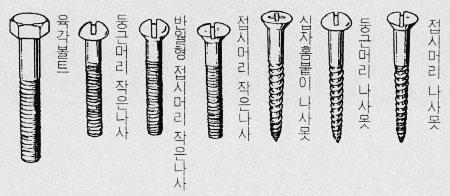

나사는 다양한 형태와 용도에 따라 여러 종류로 구분됩니다. 예를 들어, 육각볼트, 둥근머리 작은나사, 반월형 접시머리 작은나사, 접시머리 작은나사, 십자홈붙이 나사못, 둥근머리 나사못, 접시머리 나사못, 사각나사, 둥근나사, 사다리꼴 나사, 삼각나사, 톱날나사 등이 있습니다.
나사의 용도에 따른 분류
- 체결용 나사: 두 개 이상의 부품을 고정하는 데 사용되는 나사.
- 조정용 나사: 부품 간의 위치나 압력을 조정하는 용도로 사용되는 나사.
- 전동용 나사: 동력을 전달하는 데 사용되는 나사, 주로 기계 장치에서 사용됩니다.

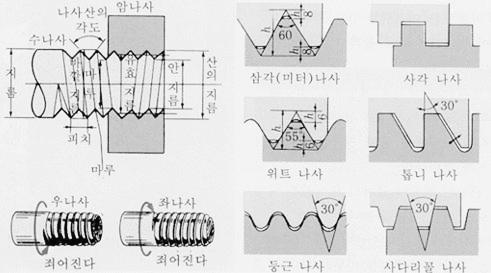

나사산의 모양에 따른 분류
- 삼각나사: 일반적으로 체결용으로 많이 사용되는 나사산 모양.
- 각 나사: 각진 모양의 나사산.
- 사다리꼴 나사: 고하중 전달을 위해 사용되는 나사.
- 톱니 나사: 한쪽 방향으로만 힘을 전달하는 나사.
- 둥근 나사: 둥근 형상의 나사산을 가진 나사.
호칭에 따른 분류
- 미터 나사: 나사의 호칭지름을 mm로 나타내며, 나사산의 각도는 60도입니다. 주로 기계류에 많이 사용됩니다.
- 인치 나사: 인치 단위를 기준으로 나사산을 표시합니다.

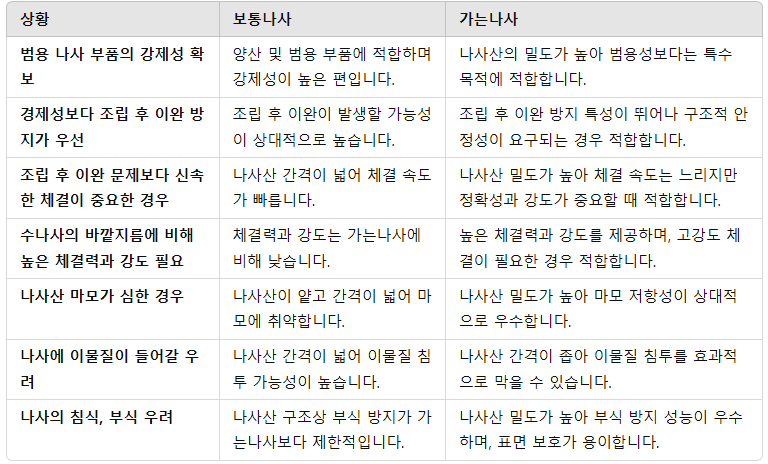

나사의 피치에 따른 분류
- 보통 나사: 일반적인 피치를 가진 나사.
- 가는 나사: 보통 나사보다 피치가 작은 나사로, 더 세밀한 체결이 가능합니다.

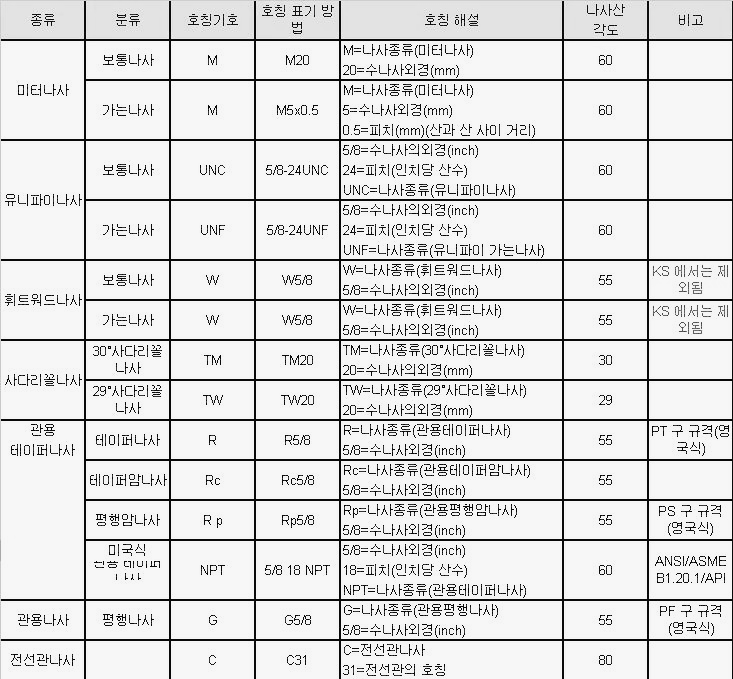

나사의 규격과 형식
나사의 형식은 ISO 규격에 맞춰 KS 규격과 일치되며, 나사산의 각도는 60도로 끝이 평탄하고 골에는 일정한 틈이 있어 수나사와 암나사가 맞물리게 설계됩니다.
▶ 미터 나사: ISO 나사로, 호칭은 나사의 원통부 지름을 기준으로 하며, 피치는 mm로 규정됩니다.
- 미터 보통 나사: 일반적으로 사용되는 나사로, 직경과 피치의 조합이 보통이며, 삼각나사가 주를 이룹니다.
- 미터 가는 나사: 보통 나사에 비해 직경 대비 피치의 비율이 작습니다. 주로 항공기, 자동차, 기계 등에 사용됩니다.
▶ 유니파이 나사: ISO 나사로 호칭은 바깥지름과 인치당 나사산 수로 규정됩니다. 인치 단위로 호칭되며, 유니파이 보통 나사와 유니파이 가는 나사로 분류되며, 주로 기계류 제작에 사용됩니다.
▶ 휘트워드 나사: 영국 휘트워드에 의해 제안된 영국 표준 나사로, 나사산의 각도는 55도입니다. 피치는 1인치당 나사의 산수로 표시되며, 수나사와 암나사 사이의 틈이 없어서 정확한 공구가 없으면 체결이 어렵다는 특징이 있어 우리나라에서는 사용하지 않습니다.
▶ 사다리꼴 나사: 나사산이 사다리꼴인 나사로, 29도 인치계와 30도 미터계 사다리꼴 나사가 있습니다. 주로 공작기계의 리드나사나 피드나사에 사용됩니다.
▶ 톱니 나사: 나사산 단면이 톱니 모양인 나사로, 삼각나사와 각 나사의 장점을 모두 가집니다. 한쪽 방향으로 강한 충격 하중을 전달하는 데 적합하며, 힘을 받는 면이 축과 직각으로 형성됩니다. 나사산의 각도는 30도와 45도 등 두가지로 구분된다.
