정투상법이란?
정투상법은 투상법의 한 종류로서, 물체의 한 면을 투상면에 수직으로 놓고 그 면을 정면에서 바라보아 투상하는 방법입니다. 이 방법은 물체의 형태와 크기를 도면에 정확하게 표현할 때 사용됩니다. 정투상법을 사용할 때는 주로 제1각법과 제3각법이라는 두 가지 방법이 존재합니다.
- 제1각법 (First Angle Projection): 제1각법은 유럽에서 주로 사용되며, 투상면을 기준으로 물체를 그리는 방법입니다. 즉, 투상면과 물체 사이에 정면 투상을 두어 그리는 방식입니다.
- 제3각법 (Third Angle Projection): 제3각법은 미국과 한국을 포함한 일부 국가에서 사용되며, 투상면 뒤쪽에서 물체를 바라본 것을 그리는 방법입니다. 즉, 투상면의 반대편에 물체를 위치시키고 그를 투상하는 방식입니다.
한국에서는 보통 제3각법을 사용하여 도면을 작성합니다. 이는 국제적으로 표준화된 방법이며, 제3각법을 사용하면 도면을 이해하고 해석하는 데 있어서 혼란을 줄일 수 있습니다. 따라서 정투상법을 적용할 때에는 제3각법을 우선적으로 사용하는 것이 원칙입니다.

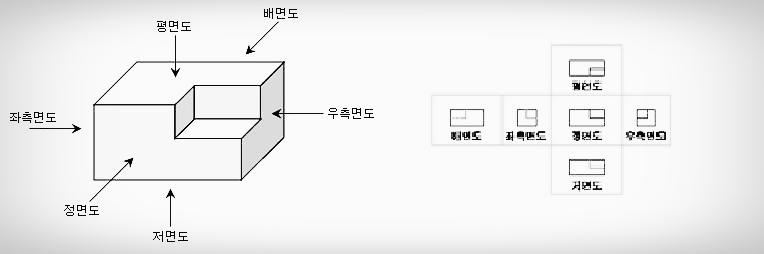

정투상도 보는 방법은?
- 정면도 (Front View): 입체물체의 가장 특징적인 면을 투상면에 나란히 놓고 그리는 도면입니다. 물체의 전방에서 바라본 모습을 보여줍니다.
- 우측면도 (Right Side View): 정면도를 기준으로 물체를 우측에서 본 도면입니다. 물체의 오른쪽 측면을 보여줍니다.
- 좌측면도 (Left Side View): 정면도를 기준으로 물체를 좌측에서 본 도면입니다. 물체의 왼쪽 측면을 보여줍니다.
- 평면도 (Top View): 정면도를 기준으로 물체를 위에서 본 도면입니다. 물체의 상단 면을 보여줍니다.
- 저면도 (Bottom View): 정면도를 기준으로 물체를 아래에서 본 도면입니다. 물체의 하단 면을 보여줍니다.
- 배면도 (Rear View): 정면도를 기준으로 물체를 뒤에서 본 도면입니다. 물체의 후면을 보여줍니다.
투상도 그리기
- 3면도 (Three-view drawing):
- 원하는 물체를 3개의 투상도로 완전히 나타낼 수 있을 때 사용됩니다.
- 주로 정면도, 평면도, 측면도를 하나의 도면에 그립니다.
- 이 방법은 물체의 입체적인 모습을 상세하게 파악할 수 있도록 도와줍니다.
- 2면도 (Two-view drawing):
- 원하는 물체를 2개의 투상도로 완전히 나타낼 수 있을 때 사용됩니다.
- 주로 정면도와 편면도 또는 정면도와 우측면도 등 두 개의 도면을 사용합니다.
- 이 방법은 물체의 크기와 주요 특성을 파악할 수 있게 해줍니다.
- 1면도 (One-view drawing):
- 정면도 하나만을 사용하여 원하는 물체를 충분히 나타낼 수 있을 때 사용됩니다.
- 주로 평면만을 사용하기 때문에 물체가 입체적이지 않거나 간단한 형태의 제품을 표시할 때 사용됩니다.
- 물체의 전방에서 바라본 형상을 중심으로 기본적인 치수와 형상을 표시할 수 있습니다.
