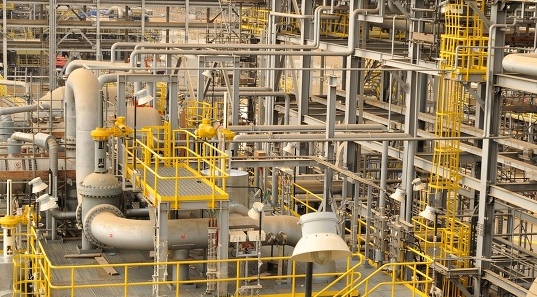

파이프 서포트 / 배관 서포트의 역할은?
파이프 서포트는 배관을 안전하고 효과적으로 지지하는 장치로, 유체의 흐름으로 인한 진동, 열 팽창 및 수축 등으로 발생할 수 있는 손상을 방지하기 위해 사용됩니다. 주로 천장이나 외부에 노출된 배관에서 사용되며, 상황에 맞는 서포트를 설치하지 않으면 파이프가 손상될 위험이 있습니다.
파이프 서포트 3가지 형태와 주의사항
- Hanger / Support (행거 / 서포트): 배관이나 파이프의 중량을 지지하기 위해 사용됩니다. 주로 천장이나 벽면에 부착되어 파이프를 지지합니다.
- Restraint (구속장치): 열팽창으로 인한 파이프의 3차원 움직임을 제한하거나 구속하는 목적으로 사용됩니다. 파이프가 움직임을 제한하여 구조적 안정성을 유지시킵니다.
- Brace / Snubber (브레이스 / 스너버): 중량이나 열팽창 외의 힘에 의해 발생하는 진동이나 충격을 흡수하고 파이프의 움직임을 제어하는 목적으로 사용됩니다. 주로 진동을 감소시키거나 파이프가 갑작스런 충격에 대응할 수 있도록 도와줍니다.
| 배관 서포트 선택시 주의사항 |
| 배관 서포트는 힘을 견뎌디고 파이프를 지지해주는 목적을 설치되므로 충분한 강도를 갖고 있어야 한다. |
| 120도 이상의 배관은 콘크리트위로 직접 놓지 않고 배관 서포트를 이용해 작업해야 한다. |
| 각 서포트의 역할과 용도를 알고 설치하는 게 중요하다. |

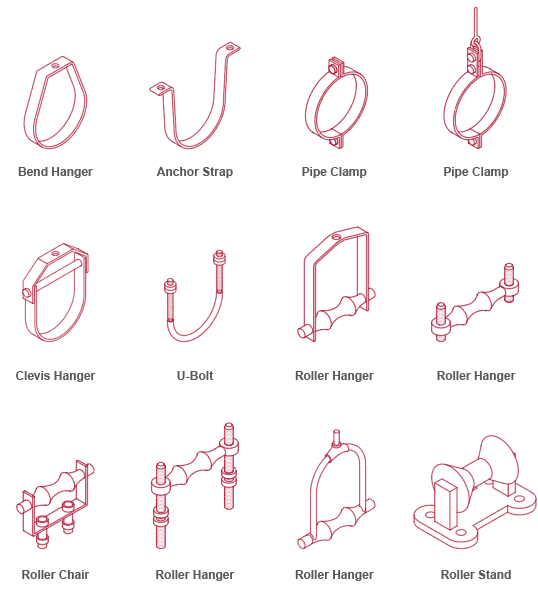

배관 지지대의 다양한 종류들
- Support / 서포트 : 철이나 콘크리트로 만들어진 구조물을 사용하여 배관의 하중을 지탱하며 지지하는 역할을 합니다. 주로 배관이 지나가는 구조물이나 바닥에 설치됩니다.
- Hanger / 행거: 주로 천장이나 층면에 부착되어 배관을 지지하는 역할을 합니다. 배관의 중량을 지탱하고, 필요에 따라 길이를 조절할 수 있는 설치 형태입니다.
- Anchor / 앙커 : 배관의 진동이나 열팽창으로 인한 움직임을 제한하기 위해 설치되는 고정된 형식의 서포트입니다. 배관의 일부를 완전히 고정시킵니다.
- Tie : 배관의 움직임과 진동을 제한하기 위해 하나 이상의 막대나 바를 부착하여 사용하는 형태입니다.
- Dummy Leg : 배관이나 서포트를 연장하거나 부착하여 진동이나 움직임을 제한하는 형태의 지지구조물입니다.
- Guide : 배관라인의 방향을 틀어주거나 유도하기 위해 설치하는 구조물을 말합니다.
- Shoe : 배관의 하부에 설치되어 배관이 움직일 때 흔들리거나 미끄러지는 것을 방지하고, 배관의 마모를 막아주는 역할을 합니다.
- Saddle : 배관에 용접되어 파이프의 움직임을 잡아주고, 보온이 필요한 부분에 설치되어 사용됩니다. 주로 가이드와 함께 사용될 수 있습니다.
- U-bolt / U볼트: U자 형태의 볼트 안에 파이프가 들어가 체결되어 배관을 지지하는 형태를 말합니다
