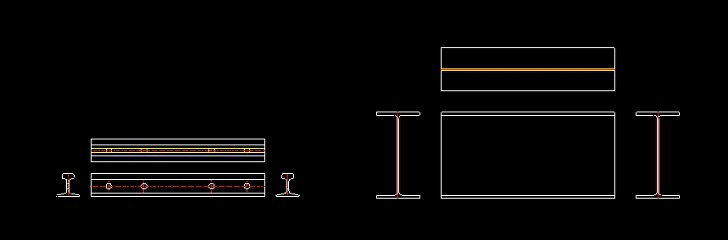

H빔 형강 / 레일 형강 캐드 도면 다운로드
1. H빔 형강 (H-beam)
- 형태: 알파벳 “H” 모양의 단면을 가진 형강입니다.
- 특징: 상하부 플랜지와 중간의 웨브(web)로 구성되어 있으며, 플랜지의 넓이가 커서 하중을 균일하게 분산시키는 역할을 합니다.
- 용도: 주로 건축물의 기둥, 빔, 교량, 토목 구조물 등의 주요 골격에 사용됩니다. 높은 하중을 견디는 데 유리하며, 가공성과 강도가 우수해 대형 건물에서 많이 사용됩니다.
- 장점: 부재의 휨, 압축, 전단 강도를 고르게 분배할 수 있어 구조적 안정성이 뛰어납니다. 또한 긴 스팬(span)을 유지할 수 있어 넓은 공간을 확보할 때 유용합니다.
2. 레일 형강 (Rail beam)
- 형태: 기차나 전차가 다니는 철도의 레일처럼 “T”자 형태를 가진 단면이 일반적입니다.
- 특징: 상부에는 열차 바퀴가 닿는 부분이 있고, 하부는 레일을 고정하고 안정성을 높이기 위한 받침 역할을 합니다.
- 용도: 철도, 전차, 크레인 등의 레일 설치에 사용됩니다. 열차의 하중을 견디고 매끄러운 주행을 가능하게 합니다.
- 장점: 내구성이 높고 하중을 효과적으로 분산시켜, 지속적으로 큰 압력을 받는 상황에서도 변형이나 손상이 적습니다.
H빔은 주로 건축 구조물에서, 레일 형강은 철도나 크레인 등의 레일 시스템에서 많이 사용된다는 점에서 차이가 있습니다.

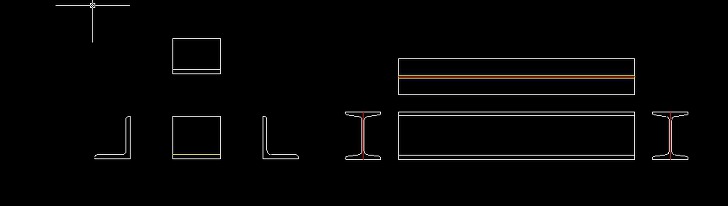

I빔 형강 / 앵글 형강 캐드 도면 다운로드
1. I빔 형강 (I-beam)
- 형태: 알파벳 “I” 모양의 단면을 가진 형강입니다.
- 구성: 상하부 플랜지(flange)와 플랜지 사이를 연결하는 웨브(web)로 이루어져 있습니다. I빔은 H빔과 유사하지만, 플랜지의 폭이 더 좁고 웨브가 더 두꺼운 경우가 많습니다.
- 용도: 주로 기둥, 보(beam) 등의 구조적인 부재로 사용됩니다. 건물의 바닥이나 지붕의 기둥과 같은 부재에서 하중을 분산하고 지지할 때 유리합니다.
- 장점: 강도가 높고 휨에 대한 저항력이 커서 긴 스팬 구조물에 적합합니다. 다만 H빔에 비해 플랜지가 좁기 때문에 전단 저항 능력은 약간 떨어질 수 있습니다.
2. 앵글 형강 (Angle steel)
- 형태: L자 모양의 단면을 가진 형강입니다. 두 면이 직각을 이루고 있으며, 보통 등변 앵글(equal leg angle)과 부등변 앵글(unequal leg angle)로 나뉩니다.
- 용도: 주로 보강재, 트러스 구조물, 브래킷, 기계 프레임의 보조 부재로 사용됩니다. 작은 구조물의 연결 또는 보강을 위해 사용되는 경우가 많으며, 다양한 구조물에서 가볍게 연결되는 부재로 중요한 역할을 합니다.
- 장점: 다양한 크기로 제작되어 여러 구조물의 보강에 적합하며, 시공이 간편합니다. 무게가 가벼우면서도 하중을 효과적으로 지탱할 수 있어 조립식 구조물에서도 많이 사용됩니다.
I빔은 주로 큰 하중을 견디는 기둥과 보에 사용되는 반면, 앵글 형강은 상대적으로 가벼운 하중을 받는 보강재나 연결재로 사용됩니다. I빔은 휨에 강하고, 앵글은 다양한 작은 구조물에 유용합니다.
